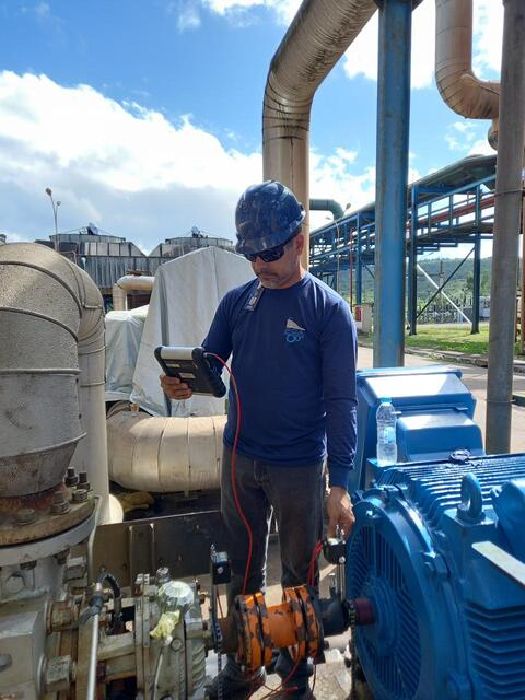

O Alinhamento a Laser de Máquinas Rotativas é uma técnica fundamental dentro da manutenção industrial moderna, voltada para garantir que eixos e componentes rotativos estejam posicionados de forma precisa e dentro das tolerâncias recomendadas pelos fabricantes. Quando motores, bombas, redutores e outros sistemas rotativos operam desalinhados, surgem esforços mecânicos excessivos que comprometem diretamente a performance, a segurança e a vida útil dos equipamentos.
Com o uso de tecnologia a laser, o processo de alinhamento passou a oferecer medições extremamente precisas, permitindo ajustes milimétricos mesmo em ambientes industriais complexos. Essa precisão reduz significativamente vibrações, aquecimento anormal e desgaste prematuro de rolamentos e acoplamentos. Como consequência, a operação se torna mais estável, previsível e eficiente, refletindo diretamente na confiabilidade dos ativos industriais.
A aplicação correta dessa técnica contribui também para a eficiência energética das máquinas. Equipamentos desalinhados exigem maior esforço para manter a rotação adequada, elevando o consumo de energia e aumentando custos operacionais. Ao corrigir esses desvios, o sistema passa a operar de forma equilibrada, com menor perda de energia e melhor aproveitamento mecânico.
Impactos do alinhamento preciso na confiabilidade operacional
O Alinhamento a Laser de Máquinas Rotativas exerce papel decisivo na redução de falhas recorrentes em ambientes industriais. Vibrações excessivas, ruídos anormais e quebras frequentes são sintomas comuns de desalinhamento, muitas vezes tratados apenas de forma corretiva. A adoção de um alinhamento preciso atua diretamente na causa do problema, eliminando tensões internas que aceleram a degradação dos componentes.
Além de aumentar a durabilidade dos equipamentos, o alinhamento adequado melhora a estabilidade do processo produtivo. Máquinas bem alinhadas apresentam menor necessidade de ajustes frequentes, maior intervalo entre manutenções e maior previsibilidade operacional. Isso se traduz em menos paradas não programadas e maior disponibilidade dos ativos, fatores essenciais para operações industriais que dependem de continuidade produtiva.
Outro ponto relevante está na segurança. Equipamentos rotativos desalinhados representam riscos operacionais, pois podem gerar falhas abruptas, soltura de componentes ou danos estruturais. O alinhamento preciso reduz esses riscos, criando um ambiente de operação mais controlado e seguro para operadores e equipes de manutenção.
Aplicação estratégica na manutenção preditiva industrial
O Alinhamento a Laser de Máquinas Rotativas é amplamente utilizado como parte de programas de manutenção preditiva, nos quais o objetivo é antecipar falhas antes que se tornem críticas. Integrado a técnicas como análise de vibração e inspeções periódicas, o alinhamento fornece dados confiáveis sobre o comportamento mecânico dos equipamentos ao longo do tempo.
Essa abordagem permite identificar desvios progressivos, acompanhar tendências de desgaste e planejar intervenções de forma estratégica. Ao invés de atuar apenas após a falha, a manutenção passa a ser orientada por dados, reduzindo custos corretivos e aumentando a eficiência da gestão de ativos. Em equipamentos de alta rotação, essa prática é ainda mais relevante, pois pequenos desalinhamentos podem gerar danos severos em curto período.
Benefícios técnicos para diferentes segmentos industriais
A aplicação do Alinhamento a Laser de Máquinas Rotativas é essencial em diversos setores industriais, como papel e celulose, siderurgia, mineração, petroquímica, alimentos e bebidas e indústria automotiva. Em todos esses segmentos, a confiabilidade dos equipamentos impacta diretamente a produtividade e os custos operacionais.
Ao adotar essa técnica de forma sistemática, as indústrias conseguem padronizar processos de manutenção, aumentar a vida útil dos ativos e reduzir o consumo energético. O resultado é uma operação mais estável, sustentável e alinhada às exigências técnicas da indústria moderna, onde precisão, desempenho e segurança caminham de forma integrada.
Particularidades do alinhamento a laser por tipo de máquina rotativa
Cada família de equipamento impõe cuidados diferentes ao alinhamento a laser de máquinas rotativas. O tipo de acoplamento, a rotação de trabalho, a temperatura de operação e a forma como a máquina está fixada na base mudam a maneira de medir e de corrigir o conjunto, e ignorar essas diferenças é uma das razões pelas quais alguns alinhamentos não se sustentam depois da partida.
Por isso, antes de montar os sensores, o técnico identifica qual é a máquina fixa e qual será movimentada, avalia se existe dilatação térmica relevante entre os lados do acoplamento e verifica se há tubulações ou dutos exercendo esforço sobre a carcaça. Com essas informações, a correção passa a considerar a condição real de operação, e não apenas a posição da máquina parada e fria.
Bombas centrífugas
Atenção à tensão das tubulações de sucção e recalque, que pode deslocar a carcaça e mascarar a leitura do alinhamento.
Ventiladores e exaustores
Bases metálicas mais flexíveis exigem checagem de rigidez e de pé manco antes de qualquer correção nos calços.
Compressores
Diferença de temperatura entre motor e compressor pode exigir valores de correção que compensem o crescimento térmico em operação.
Redutores e trens de máquinas
Conjuntos com três ou mais componentes pedem definição da máquina de referência para evitar ajustes sucessivos entre os acoplamentos.
Sinais de desalinhamento em máquinas rotativas em operação
Muitas vezes o desalinhamento se manifesta de forma indireta, em falhas que parecem não ter relação com o acoplamento. Rolamentos que duram menos que o esperado ou selos mecânicos que vazam com frequência costumam ser tratados como problemas isolados, quando a causa está na posição relativa entre os eixos.
Reconhecer esses sintomas ajuda a equipe de manutenção a direcionar a investigação. A confirmação deve vir de medições, como a análise de vibração e a própria verificação a laser, antes de qualquer desmontagem. Assim, a equipe evita trocar peças repetidamente sem eliminar a origem do problema e passa a tratar o desalinhamento como causa, e não como consequência.
- Vibração axial elevada medida junto aos mancais do acoplamento
- Aquecimento localizado no acoplamento ou nos mancais próximos a ele
- Desgaste acelerado de elementos elásticos, grades ou pinos do acoplamento
- Falhas repetidas de selo mecânico em bombas
- Troca de rolamentos em intervalos cada vez menores
Perguntas frequentes sobre alinhamento a laser de máquinas rotativas
Acoplamento flexível dispensa o alinhamento da máquina rotativa?
Não. O acoplamento flexível tolera pequenos desvios sem transmitir choques, mas não foi projetado para compensar desalinhamento permanente. Quando o conjunto opera desalinhado, o próprio acoplamento se desgasta mais rápido e as cargas extras chegam aos rolamentos e selos. O alinhamento a laser mantém o conjunto dentro da tolerância e preserva a função do acoplamento.
Como é feito o alinhamento de um trem com motor, redutor e máquina acionada?
Em conjuntos com mais de dois componentes, define-se primeiro qual máquina ficará fixa como referência, normalmente a mais difícil de movimentar. Os demais equipamentos são alinhados em sequência em relação a ela. Esse planejamento evita que a correção de um acoplamento desfaça o ajuste do outro e reduz o tempo total de intervenção.
Máquinas que trabalham quentes precisam de cuidado especial no alinhamento?
Sim. Equipamentos que aquecem durante a operação sofrem dilatação e mudam de posição em relação à condição fria. Nesses casos, o alinhamento pode ser feito com valores de correção que compensem esse crescimento térmico, de modo que o conjunto fique alinhado na temperatura de trabalho, e não apenas no momento da medição.
A tensão das tubulações interfere no alinhamento de bombas?
Interfere. Tubulações mal suportadas ou montadas forçadas podem empurrar a carcaça da bomba e alterar a posição do eixo. Se esse esforço não for identificado, o alinhamento fica correto apenas com as conexões soltas ou se perde ao reapertar os flanges. Por isso, a verificação dessa condição faz parte da preparação do serviço.
