A análise termográfica é uma técnica estratégica dentro da manutenção preditiva industrial, utilizada para identificar variações anormais de temperatura em máquinas, painéis elétricos e componentes mecânicos. Por meio do uso de sensores infravermelhos, essa metodologia permite visualizar padrões térmicos que não são perceptíveis a olho nu, possibilitando a identificação de falhas incipientes antes que se tornem críticas. Trata-se de uma abordagem não invasiva, que pode ser aplicada com os equipamentos em operação, garantindo diagnósticos confiáveis sem a necessidade de paradas produtivas.
A aplicação correta dessa técnica contribui diretamente para a redução de riscos operacionais, aumento da confiabilidade dos ativos e melhoria do desempenho dos sistemas industriais. Ao identificar pontos de aquecimento fora do padrão, é possível reconhecer problemas como sobrecargas elétricas, atritos excessivos, conexões defeituosas e falhas de isolamento, permitindo ações corretivas planejadas e precisas. Dessa forma, a análise termográfica se consolida como um recurso essencial para empresas que buscam previsibilidade e eficiência em seus processos de manutenção.
Como funciona a análise termográfica na prática
A análise termográfica baseia-se na captação da radiação infravermelha emitida naturalmente pelos corpos. Câmeras termográficas convertem essa radiação em imagens térmicas, nas quais diferentes cores representam variações de temperatura na superfície dos equipamentos analisados. Essas imagens permitem identificar rapidamente regiões com comportamento térmico anormal, que indicam potenciais falhas em estágio inicial.
Durante a inspeção, os dados térmicos coletados são analisados por profissionais capacitados, que avaliam a severidade das anomalias encontradas e sua relação com o funcionamento do equipamento. Essa interpretação técnica é fundamental para diferenciar condições normais de operação de situações que exigem intervenção. Com isso, a análise termográfica fornece informações objetivas para embasar decisões de manutenção, reduzindo a subjetividade e aumentando a assertividade das ações corretivas.
Outro ponto relevante é a possibilidade de aplicação em diferentes áreas industriais, como painéis elétricos, motores, redutores, sistemas de transmissão, rolamentos e conexões mecânicas. Essa versatilidade amplia o alcance da técnica dentro de programas de manutenção preditiva, tornando-a um recurso altamente eficiente para o monitoramento contínuo dos ativos.
Importância da análise termográfica na manutenção preditiva
Dentro da manutenção preditiva, a análise termográfica desempenha um papel fundamental ao permitir a identificação antecipada de falhas, evitando paradas não programadas e prejuízos operacionais. Ao detectar problemas ainda em estágio inicial, as equipes de manutenção conseguem planejar intervenções de forma estratégica, alinhando custos, prazos e disponibilidade dos equipamentos.
Além disso, a técnica contribui para a segurança operacional, uma vez que pontos de aquecimento excessivo podem representar riscos de incêndio, curtos-circuitos ou falhas mecânicas severas. A utilização recorrente da análise termográfica possibilita a criação de históricos térmicos dos equipamentos, facilitando o acompanhamento de tendências e a tomada de decisões baseadas em dados reais.
Outro benefício relevante está na otimização dos recursos de manutenção. Como a técnica não exige desmontagem nem interrupção do processo produtivo, o impacto operacional é mínimo, enquanto o ganho em confiabilidade é significativo. Isso torna a análise termográfica uma aliada importante na busca por maior eficiência energética, redução de custos e aumento da vida útil dos ativos industriais.
A PCA Tecnologia se destaca no mercado nacional por oferecer soluções completas em manutenção preditiva, incluindo a aplicação profissional da análise termográfica. Com equipe técnica qualificada, equipamentos modernos e metodologia estruturada, a empresa realiza inspeções precisas, entregando diagnósticos confiáveis e alinhados à realidade operacional de cada cliente.
Ao integrar a análise termográfica a um programa de manutenção bem definido, as empresas fortalecem sua estratégia de gestão de ativos, promovendo maior estabilidade operacional, previsibilidade e segurança nos processos industriais.
O que o relatório de análise termográfica entrega
O resultado de uma análise termográfica precisa chegar ao planejamento da manutenção de forma clara, sem exigir que o gestor interprete imagens por conta própria. Na PCA Preditiva, a termografia é entregue com relatório fotográfico, trazendo a imagem termográfica de cada anomalia e a sua classificação de criticidade, para orientar as decisões de manutenção.
Esse formato permite que a informação circule entre manutenção, operação e engenharia sem perder contexto. O técnico que vai executar o reparo sabe qual componente verificar, o planejador consegue encaixar a intervenção na programação e a gerência passa a ter um registro formal da condição dos ativos, útil para justificar prioridades e acompanhar a evolução da planta ao longo das inspeções seguintes.

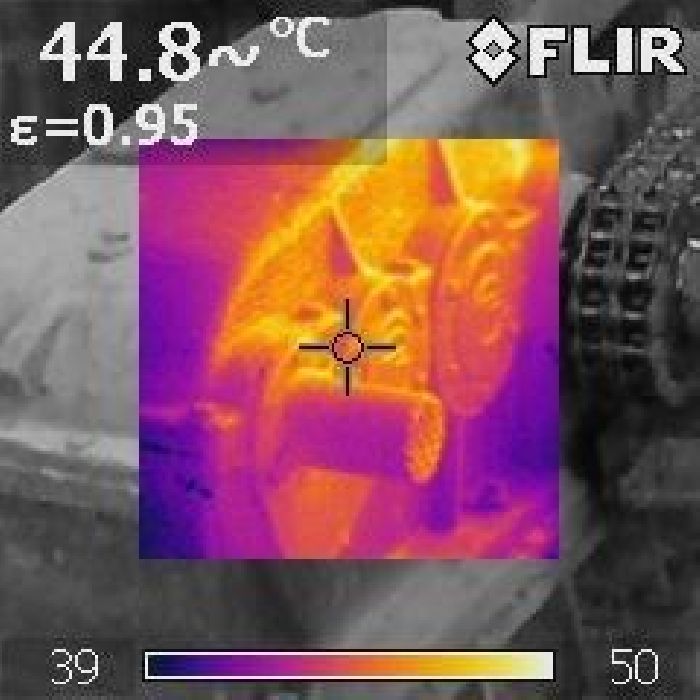

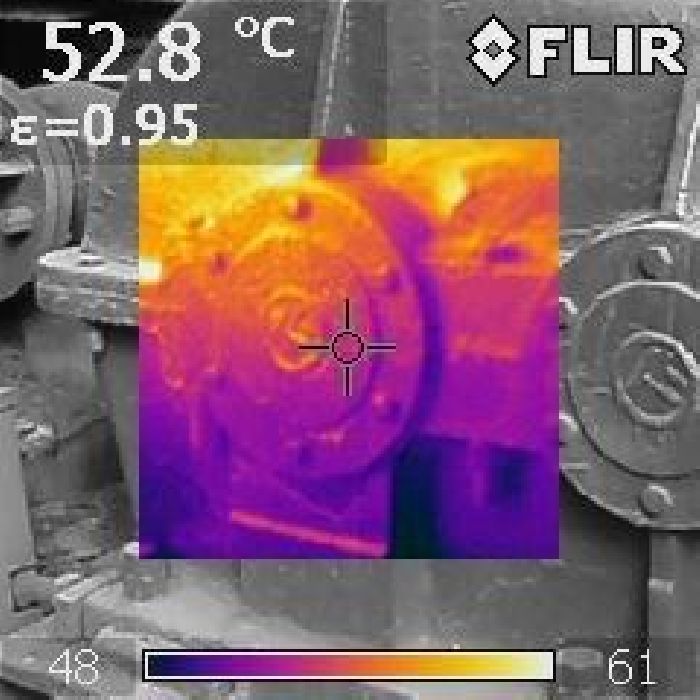

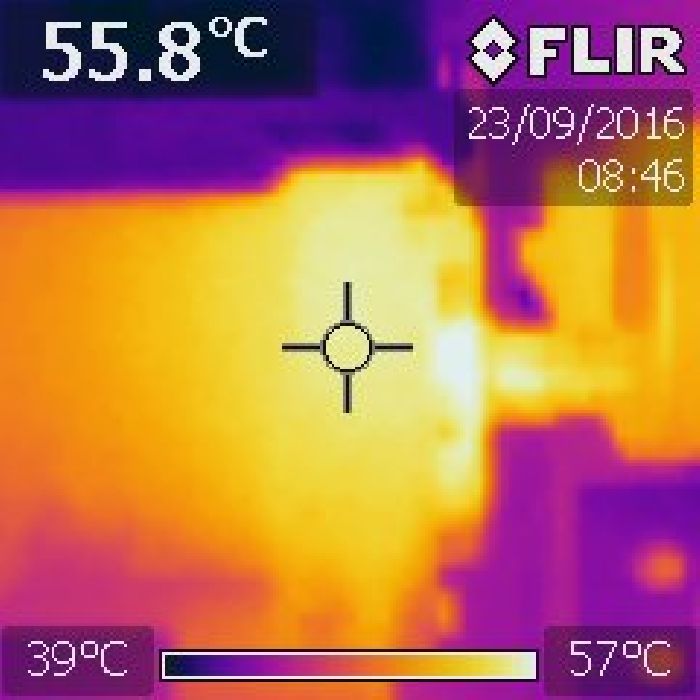

Imagem termográfica do ponto
A imagem mostra a distribuição de temperatura no componente e os valores medidos que sustentam o diagnóstico apresentado.
Identificação do componente
Cada anomalia é associada ao equipamento e ao ponto avaliado, evitando dúvidas quando a equipe for executar a intervenção.
Grau de criticidade
As anomalias são classificadas por severidade, mostrando quais exigem ação prioritária e quais podem ser apenas acompanhadas.
Orientação para a decisão
O conteúdo técnico do laudo apoia a escolha entre corrigir de imediato, programar para a próxima parada ou monitorar.
Como priorizar ações a partir da análise termográfica
Receber o laudo é só metade do trabalho. O ganho real da análise termográfica aparece quando os achados viram ordens de serviço com prazo coerente com o risco de cada um. Sem essa etapa, pontos críticos podem ficar esquecidos em meio às demandas do dia a dia da manutenção.
Uma forma prática de organizar a resposta é usar a própria classificação de criticidade do relatório como ponto de partida e integrar as ações ao planejamento da planta, garantindo acompanhamento até a confirmação de que cada anomalia foi resolvida. A lógica abaixo costuma funcionar bem na maioria das operações industriais.
- Anomalias críticas: correção planejada o quanto antes, com avaliação de risco
- Anomalias moderadas: intervenção incluída na próxima parada programada
- Anomalias leves: monitoramento nas inspeções seguintes
- Nova medição térmica após o reparo para confirmar a eficácia
- Registro de causa e solução no histórico de cada ativo
Perguntas frequentes sobre análise termográfica
Qual a diferença entre análise termográfica qualitativa e quantitativa?
Na análise qualitativa, o foco está no padrão térmico, comparando regiões e identificando o ponto que se destaca do conjunto. Na quantitativa, são medidos valores de temperatura com correção de emissividade, temperatura refletida e distância. Na prática industrial, as duas abordagens costumam ser usadas juntas para localizar a anomalia e dimensionar a sua gravidade.
O que significa a classificação de criticidade no laudo?
É a indicação do grau de urgência de cada anomalia encontrada. Ela considera a elevação de temperatura, o tipo de componente, a carga no momento da medição e a importância do ativo para o processo. Com essa classificação, a manutenção consegue ordenar as intervenções e direcionar recursos primeiro para os pontos com maior risco de falha.
Por que fazer uma nova medição depois do reparo?
A nova medição confirma se a causa do aquecimento foi realmente eliminada. Em conexões elétricas, por exemplo, um reaperto pode não resolver uma superfície oxidada ou danificada. Com uma nova imagem térmica sob carga semelhante, é possível comprovar a eficácia da correção e encerrar o registro da anomalia com segurança.
Quem deve receber o relatório dentro da empresa?
O ideal é que o relatório chegue ao planejamento da manutenção, aos responsáveis pelas áreas inspecionadas e à engenharia de confiabilidade, quando houver. Assim, cada setor entende quais ativos têm anomalias, qual a prioridade de correção e como essas ações afetam a programação de produção e as próximas paradas da planta.
