A coleta de óleo isolante é uma etapa fundamental dentro dos programas de manutenção preditiva aplicados a transformadores, disjuntores e demais equipamentos elétricos que utilizam óleo como meio isolante e de dissipação térmica. A qualidade da amostra coletada influencia diretamente a confiabilidade dos diagnósticos laboratoriais, tornando esse procedimento decisivo para a análise da condição real dos ativos elétricos.
Quando executada de forma correta, a coleta de óleo isolante permite identificar sinais precoces de degradação do isolamento, presença de contaminantes, umidade, oxidação e subprodutos gerados por falhas internas. Esses dados fornecem subsídios técnicos para tomadas de decisão mais seguras, evitando falhas inesperadas, desligamentos não programados e prejuízos operacionais significativos.
Em ambientes industriais, subestações e sistemas de distribuição de energia, a precisão na coleta é indispensável. Qualquer erro no procedimento pode comprometer os resultados das análises, mascarando problemas reais ou gerando interpretações incorretas sobre o estado do equipamento.
A importância da coleta de óleo isolante na manutenção preditiva
A coleta de óleo isolante integra um conjunto de práticas voltadas ao monitoramento contínuo da saúde dos sistemas elétricos. Esse procedimento deve seguir protocolos técnicos rigorosos, considerando pontos de coleta adequados, limpeza do sistema, controle de contaminação externa e uso de recipientes apropriados.
Ao coletar o óleo de forma adequada, torna-se possível avaliar o envelhecimento do fluido isolante e do papel isolante interno, fatores diretamente ligados à vida útil do equipamento. A análise posterior da amostra permite detectar descargas parciais, aquecimento anormal, falhas dielétricas e degradação química, antecipando cenários de risco.
Outro aspecto relevante é que a coleta de óleo isolante contribui para a otimização dos planos de manutenção. Em vez de intervenções baseadas apenas em tempo de operação, as ações passam a ser guiadas por condição real, reduzindo custos e aumentando a confiabilidade do sistema elétrico.
Além disso, a correta execução do procedimento garante rastreabilidade e padronização dos resultados, facilitando o acompanhamento histórico do equipamento e a identificação de tendências de deterioração ao longo do tempo.
Procedimentos técnicos e diferenciais na coleta de óleo isolante
A coleta de óleo isolante deve ser realizada por profissionais capacitados, utilizando ferramentas específicas e seguindo normas técnicas reconhecidas. A escolha do ponto correto de amostragem, o descarte inicial do óleo estagnado e o manuseio adequado dos frascos são etapas críticas para assegurar a integridade da amostra.
Quando executada por uma empresa especializada, a coleta ocorre de forma segura, sem comprometer a operação do equipamento e sem introduzir contaminantes externos. Isso garante que os resultados laboratoriais reflitam com fidelidade a condição interna do ativo analisado.

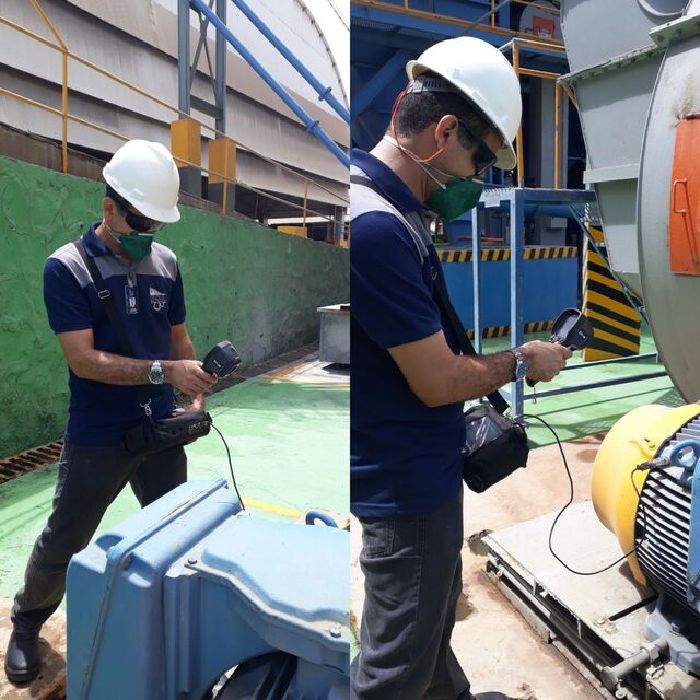

Outro diferencial importante está na integração da coleta com outras técnicas preditivas, como análise de vibração e termografia elétrica. Essa abordagem integrada proporciona uma visão mais completa do sistema, permitindo diagnósticos mais precisos e estratégias de manutenção mais eficazes.
A coleta de óleo isolante, quando inserida em um programa estruturado de manutenção preditiva, torna-se uma ferramenta estratégica para aumentar a disponibilidade dos equipamentos, reduzir riscos operacionais e prolongar a vida útil dos ativos elétricos.
Coleta de óleo isolante como fator de segurança e confiabilidade operacional
A coleta de óleo isolante desempenha papel decisivo na segurança de sistemas elétricos, especialmente em instalações críticas onde falhas podem gerar impactos severos. Ao fornecer dados confiáveis sobre o estado do isolamento, esse procedimento permite intervenções planejadas, evitando falhas catastróficas e paradas emergenciais.
Empresas que adotam rotinas periódicas de coleta e análise conseguem operar com maior previsibilidade, mantendo seus ativos dentro de padrões seguros e eficientes. Além disso, a prática contribui para a conformidade técnica e para a tomada de decisões embasadas em dados concretos.
Contar com uma empresa especializada, que possua estrutura adequada, equipe técnica experiente e metodologia rigorosa, é essencial para garantir que a coleta de óleo isolante cumpra seu papel estratégico dentro da manutenção preditiva industrial, assegurando desempenho, confiabilidade e segurança ao longo de toda a vida útil dos equipamentos.
Etapas da coleta de óleo isolante em campo
A coleta de óleo isolante segue uma sequência de cuidados que começa antes de abrir a válvula de amostragem. A ABNT NBR 7070 trata da amostragem de óleo mineral isolante para análise de gases, e seus princípios orientam como evitar a entrada de ar, a perda de gases e a contaminação da amostra.
Na prática, o técnico limpa o ponto de coleta, descarta o óleo parado na tubulação da válvula e só então enche os recipientes, sem formar bolhas. Normalmente são retiradas duas amostras com finalidades diferentes: uma em seringa hermética, destinada aos gases dissolvidos, e outra em frasco apropriado, destinada aos ensaios físico-químicos. Cada amostra recebe identificação completa antes de ser encaminhada.
Preparação da válvula
Limpeza do bocal e descarte do óleo estagnado garantem que a amostra represente o fluido que circula no equipamento.
Seringa para gases
A amostra para cromatografia é retirada em seringa hermética, sem bolhas, para preservar os gases dissolvidos no óleo.
Frasco para físico-químico
Recipiente limpo, seco e bem vedado recebe o óleo destinado aos ensaios de rigidez, umidade, acidez e tensão interfacial.
Identificação completa
Registro do equipamento, ponto de coleta, temperatura do óleo e condição de carga no momento da retirada da amostra.
Como preparar a subestação para a coleta de óleo isolante
Uma coleta bem executada depende também da preparação feita pela equipe da planta. Acesso liberado, informações do equipamento à mão e condições seguras de trabalho reduzem o tempo em campo e evitam que alguma amostra deixe de ser retirada por falta de condição adequada.
Com esses itens organizados, a coleta de óleo isolante pode ser feita com o equipamento energizado, sem interferir na operação, respeitando os procedimentos de segurança da instalação. As informações registradas no momento da retirada acompanham a amostra e se tornam parte do histórico de cada equipamento, o que facilita comparar resultados de campanhas diferentes e identificar tendências com mais segurança.
- Liberação de acesso e permissão de trabalho na subestação
- Válvulas de amostragem acessíveis e em bom estado
- Dados de placa e tipo de óleo de cada equipamento
- Registro da carga e da temperatura no momento da coleta
- Laudos anteriores disponíveis para comparação
Perguntas frequentes sobre coleta de óleo isolante
Por que o óleo parado na válvula precisa ser descartado antes da coleta?
O óleo que fica retido na válvula e na tubulação de amostragem não circula com o restante do fluido e pode acumular umidade, sujeira e partículas. Se for coletado, ele não representa a condição interna do equipamento. O descarte de uma quantidade inicial garante que a amostra seja do óleo que realmente circula no transformador.
A coleta de óleo isolante pode ser feita em dia de chuva?
O ideal é evitar coletas sob chuva ou umidade relativa muito alta, porque a água do ambiente pode contaminar a amostra e alterar os resultados de umidade e rigidez dielétrica. Quando a coleta for inevitável, é preciso proteger o ponto de amostragem e registrar a condição climática na identificação da amostra.
Quanto tempo a amostra de óleo isolante pode aguardar até o ensaio?
A amostra deve ser encaminhada o quanto antes, protegida da luz e de variações bruscas de temperatura. O tempo de espera influencia principalmente a amostra de gases dissolvidos, que pode sofrer perdas com o passar dos dias. Por isso a logística de envio é planejada junto com a coleta.
Quem pode realizar a coleta de óleo isolante em equipamentos energizados?
A coleta deve ser feita por profissionais treinados no procedimento de amostragem e habilitados para trabalhar em instalações elétricas, respeitando as distâncias de segurança e as regras da planta. Além do risco elétrico, uma coleta mal feita pode provocar vazamento ou entrada de ar no equipamento.
