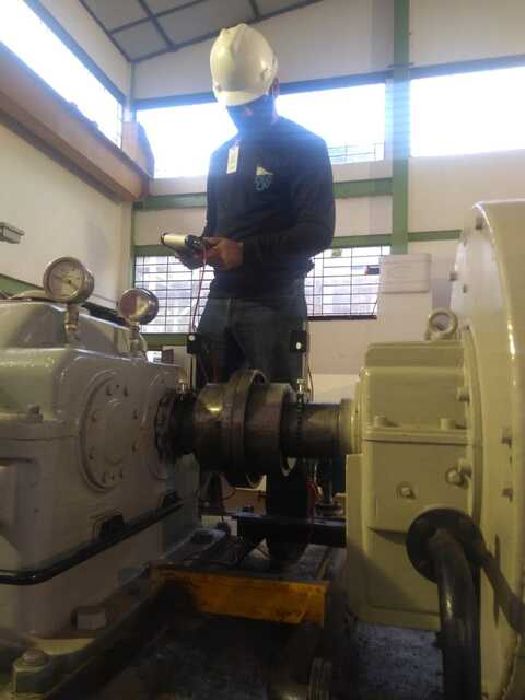

O alinhamento a laser entre eixos é uma técnica de alta precisão aplicada na manutenção industrial para garantir o posicionamento correto entre eixos de máquinas e equipamentos rotativos. Quando esses componentes operam desalinhados, surgem esforços mecânicos excessivos que afetam diretamente o desempenho operacional, geram vibrações anormais e aceleram o desgaste de rolamentos, acoplamentos e mancais. Por esse motivo, o alinhamento preciso tornou-se um elemento essencial para a confiabilidade e a durabilidade dos ativos industriais.
A tecnologia a laser permite identificar desalinhamentos angulares e paralelos com elevado nível de exatidão, superando métodos convencionais que não oferecem a mesma confiabilidade. Esse nível de precisão assegura ajustes corretos e consistentes, reduzindo tensões internas e proporcionando maior estabilidade durante a operação contínua das máquinas. Como resultado, os equipamentos passam a operar de forma mais eficiente, com menor incidência de falhas e maior previsibilidade operacional.
Outro aspecto importante está relacionado à eficiência energética. Sistemas com eixos desalinhados exigem maior esforço dos motores para manter a rotação adequada, o que eleva o consumo de energia elétrica e aumenta os custos operacionais. Ao corrigir esses desvios, o alinhamento contribui para uma transmissão de potência mais uniforme, reduzindo perdas mecânicas e melhorando o rendimento global dos equipamentos.
Confiabilidade operacional e qualidade na manutenção preditiva
O alinhamento a laser entre eixos desempenha papel estratégico dentro dos programas de manutenção preditiva industrial, pois possibilita identificar desvios progressivos antes que se transformem em falhas críticas. Essa abordagem preventiva permite planejar intervenções de forma mais eficiente, reduzindo paradas não programadas e evitando custos elevados com manutenção corretiva.
A redução das vibrações mecânicas é um dos principais benefícios observados após a execução do alinhamento. Com os eixos devidamente posicionados, as forças internas são distribuídas de maneira equilibrada, prolongando a vida útil dos componentes e reduzindo a necessidade de intervenções frequentes. Esse controle resulta em maior disponibilidade dos equipamentos e maior estabilidade dos processos produtivos.
Além disso, a confiabilidade operacional obtida com o alinhamento adequado impacta diretamente a segurança do ambiente industrial. Equipamentos desalinhados podem apresentar falhas repentinas, colocando em risco tanto a integridade das máquinas quanto a segurança dos operadores. O alinhamento preciso minimiza esses riscos, contribuindo para operações mais seguras, controladas e alinhadas às boas práticas da indústria moderna.
Estrutura técnica e atuação da PCA Preditiva
O alinhamento a laser entre eixos exige instrumentos de alta precisão, conhecimento técnico especializado e uma estrutura organizada para garantir resultados confiáveis. A PCA Preditiva direciona seus recursos para oferecer um ambiente técnico estruturado, com maquinários modernos e processos bem definidos, assegurando excelência na execução dos serviços de manutenção preditiva industrial.
Com escritório mobiliado em São Miguel dos Campos, no estado de Alagoas, a empresa mantém uma base sólida para atender diferentes segmentos industriais, sempre priorizando qualidade, profissionalismo e eficiência. Essa estrutura possibilita padronização dos procedimentos, organização das análises e maior confiabilidade nos diagnósticos realizados durante as intervenções técnicas.
Integração com soluções avançadas de diagnóstico industrial
A PCA Preditiva integra o alinhamento a laser entre eixos a outras técnicas avançadas de manutenção preditiva, como balanceamento dinâmico, análise de vibração, termografia elétrica e mecânica e coleta de óleo lubrificante e isolante. Essa integração amplia a capacidade de diagnóstico e permite uma visão mais completa das condições reais dos equipamentos.
Ao combinar diferentes métodos de análise, torna-se possível identificar falhas incipientes, acompanhar a evolução dos desgastes e planejar intervenções de forma estratégica. Essa atuação técnica consistente contribui para a confiabilidade operacional, prolonga a vida útil dos ativos industriais e garante maior eficiência, segurança e sustentabilidade aos processos produtivos.
Grandezas medidas no alinhamento a laser entre eixos
O desalinhamento entre dois eixos acoplados é descrito por quatro valores, dois em cada plano. No alinhamento a laser entre eixos, o sistema calcula esses valores a partir das leituras dos sensores e os compara com a tolerância definida para a rotação do conjunto.
Entender essas grandezas ajuda a interpretar o relatório do serviço. O plano vertical costuma ser corrigido com a adição ou retirada de calços sob os pés da máquina móvel, enquanto o plano horizontal é ajustado com deslocamentos laterais da carcaça. Como a correção vertical pode interferir no plano horizontal, a sequência de ajustes e a conferência final fazem parte do procedimento para que os quatro valores terminem dentro da faixa aceitável.
Desvio paralelo vertical
Diferença de altura entre as linhas de centro dos eixos, corrigida geralmente com calços sob os pés da máquina.
Desvio angular vertical
Inclinação de um eixo em relação ao outro vista de lado, ajustada com calços diferentes nos pés dianteiros e traseiros.
Desvio paralelo horizontal
Deslocamento lateral entre as linhas de centro, corrigido movendo a carcaça da máquina para um dos lados.
Desvio angular horizontal
Ângulo formado pelos eixos vistos de cima, corrigido girando levemente a máquina móvel sobre a base.
Fatores que interferem no alinhamento a laser entre eixos
Mesmo com instrumento preciso, algumas condições do conjunto podem impedir que o alinhamento seja concluído ou fazer com que ele se perca logo após a partida. Parte desses fatores está na base e na fixação, e parte está ligada à operação do equipamento, como a temperatura de trabalho e os esforços transmitidos por tubulações conectadas à carcaça.
Identificá-los durante a preparação evita retrabalho e permite que a correção seja feita de forma definitiva, sem depender de ajustes repetidos a cada nova intervenção. Quando algum desses fatores não pode ser resolvido na mesma parada, o ideal é registrá-lo no relatório para que a planta programe a correção em outra oportunidade.
- Pé manco, quando um apoio da máquina não assenta corretamente na base
- Esforço de tubulações ou dutos sobre a carcaça
- Folga nos mancais ou no próprio acoplamento
- Crescimento térmico diferente entre as máquinas em operação
- Parafusos de fixação sem folga para o deslocamento necessário
- Base ou fundação deteriorada
Perguntas frequentes sobre alinhamento a laser entre eixos
O que acontece quando a máquina não tem folga nos furos para ser deslocada?
Essa condição impede a correção no plano horizontal, porque os parafusos encostam nos furos antes de o conjunto atingir a posição correta. Nesses casos, pode ser necessário movimentar também a outra máquina, ajustar os furos da base ou rever a referência adotada. A avaliação é feita pelo técnico em campo, conforme a condição encontrada.
Eixos com espaçador longo podem ser alinhados a laser?
Sim. Em acoplamentos com espaçador, os sensores continuam sendo fixados nos eixos das duas máquinas, e o sistema considera a distância entre eles no cálculo. A maior distância torna o desvio angular mais sensível, o que reforça a importância de uma medição precisa e de fixações firmes dos suportes.
A tolerância do alinhamento entre eixos é sempre a mesma?
Não. A tolerância depende principalmente da rotação de trabalho e das recomendações do fabricante do equipamento ou do acoplamento. Quanto maior a rotação, mais estreita tende a ser a faixa aceitável. Por isso, o valor adotado deve estar indicado no relatório, junto com a condição final obtida.
Por que o alinhamento entre eixos se perde pouco tempo depois do serviço?
As causas mais comuns são base ou fundação instável, pé manco não corrigido, tubulações forçando a carcaça, calços inadequados e diferença de temperatura entre as máquinas em operação. Quando o problema se repete, vale investigar essas condições e acompanhar o conjunto com análise de vibração, em vez de apenas realinhar.
