A análise de termografia é uma técnica amplamente utilizada na manutenção preditiva industrial para identificar variações de temperatura em componentes elétricos e mecânicos durante sua operação normal. Por meio da tecnologia infravermelha, é possível mapear o comportamento térmico dos equipamentos e detectar anomalias que indicam falhas incipientes, sobrecargas, problemas de conexão, atritos excessivos ou degradação de componentes internos.
Esse método se destaca por permitir inspeções não invasivas, sem a necessidade de desligar máquinas ou interromper processos produtivos. A leitura térmica revela situações que não são perceptíveis a olho nu, oferecendo um diagnóstico rápido, preciso e confiável sobre a condição operacional dos ativos industriais. Em ambientes onde a continuidade da produção é crítica, a termografia se torna uma ferramenta estratégica para a prevenção de falhas.
Além disso, o acompanhamento térmico periódico contribui para decisões mais assertivas na gestão da manutenção, reduzindo riscos operacionais e aumentando a confiabilidade dos sistemas monitorados.
Diagnóstico térmico e confiabilidade operacional

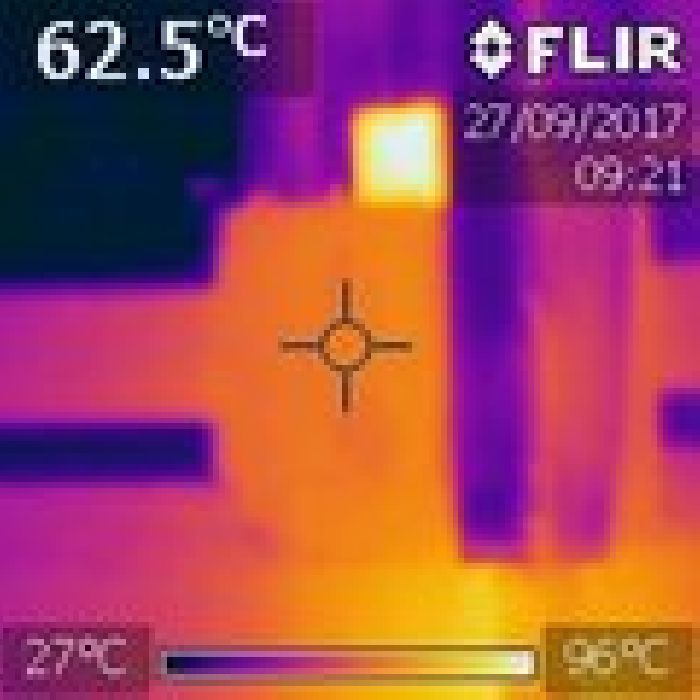

A análise de termografia baseia-se na captação da radiação infravermelha emitida pelos equipamentos, transformando essas informações em imagens térmicas que evidenciam diferenças de temperatura. Pontos com aquecimento acima do padrão esperado indicam possíveis falhas, enquanto áreas frias podem sinalizar mau funcionamento ou perda de eficiência.
Em sistemas elétricos, variações térmicas costumam estar associadas a conexões frouxas, desequilíbrios de carga, sobrecargas ou degradação de componentes. Já em sistemas mecânicos, o aumento de temperatura pode indicar atrito excessivo, desalinhamentos ou falhas em rolamentos e mancais. A correta interpretação dessas imagens permite identificar a origem do problema e sua gravidade, possibilitando intervenções direcionadas.
Outro benefício importante está relacionado à redução de paradas não programadas. Ao identificar anomalias térmicas ainda em estágio inicial, torna-se possível planejar correções antes que ocorram falhas severas. Esse controle técnico melhora a previsibilidade operacional, reduz custos com manutenção corretiva e aumenta a disponibilidade dos equipamentos.
A eficiência energética também é impactada positivamente. Equipamentos que operam fora das condições térmicas ideais tendem a consumir mais energia. A análise térmica permite identificar essas ineficiências, contribuindo para ajustes operacionais que otimizam o consumo e reduzem desperdícios.
Estrutura técnica e atuação da PCA Preditiva
A análise de termografia exige equipamentos adequados, metodologia bem definida e profissionais capacitados para garantir resultados confiáveis. A PCA Preditiva direciona seus esforços para oferecer uma estrutura técnica organizada, com processos padronizados e foco na qualidade das inspeções realizadas dentro da manutenção preditiva industrial.
Com escritório mobiliado em São Miguel dos Campos, no estado de Alagoas, a empresa mantém uma base estruturada para atender diferentes segmentos industriais com profissionalismo e eficiência. Essa infraestrutura possibilita organização das inspeções, consistência na coleta de dados e confiabilidade nos relatórios técnicos, assegurando suporte sólido à tomada de decisão.
A atuação da PCA Preditiva é pautada pela seriedade, inovação e compromisso com resultados duradouros. O investimento contínuo em tecnologia e capacitação técnica garante inspeções térmicas alinhadas às melhores práticas do mercado, fortalecendo a confiança dos parceiros atendidos e a credibilidade da empresa no segmento industrial.
Integração com manutenção preditiva industrial

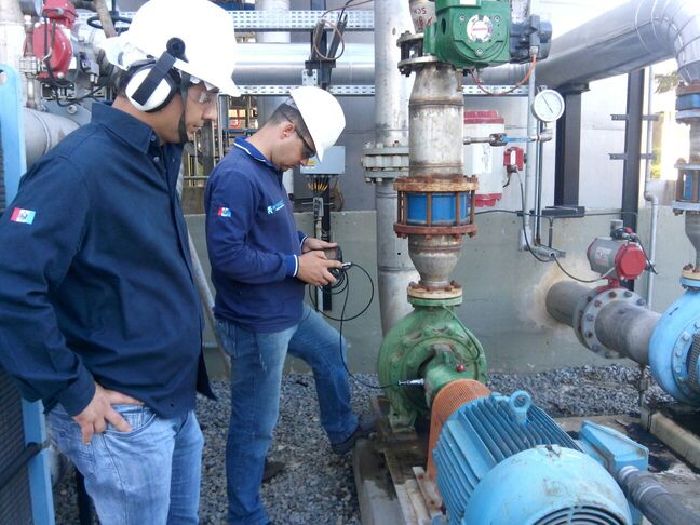

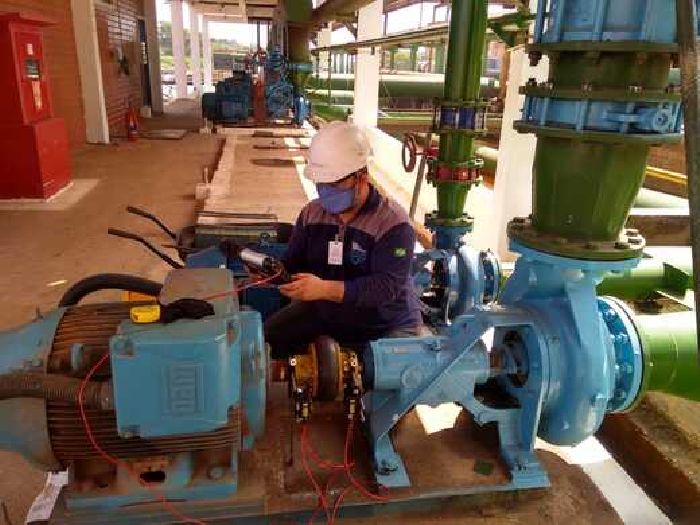

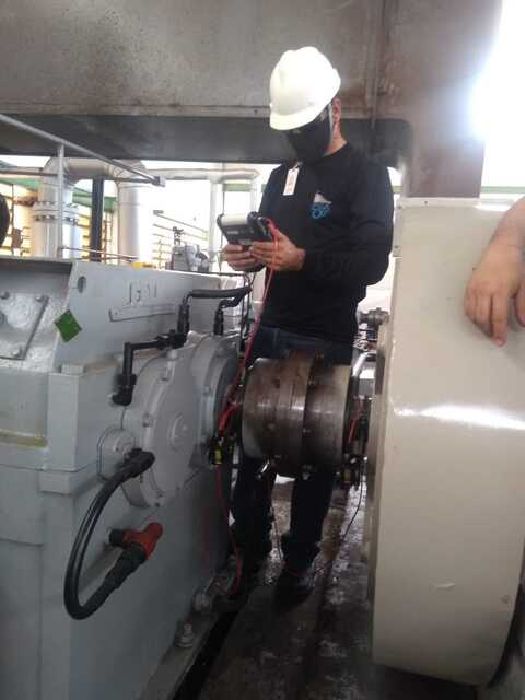

A PCA Preditiva integra a análise de termografia a outras técnicas avançadas de manutenção preditiva, como análise de vibração, análise de corrente elétrica, coleta de óleo lubrificante e isolante e alinhamento a laser de equipamentos rotativos. Essa abordagem integrada amplia significativamente a capacidade de diagnóstico dos ativos industriais.
Ao correlacionar informações térmicas, mecânicas e elétricas, torna-se possível identificar falhas com maior precisão e antecedência. Essa integração reduz paradas não programadas, aumenta a vida útil dos equipamentos e melhora a eficiência operacional. Dessa forma, a análise de termografia se consolida como um elemento essencial para a confiabilidade, a segurança e a sustentabilidade dos sistemas industriais modernos.
Critérios de interpretação na análise de termografia
Uma imagem térmica sozinha não fecha diagnóstico. A análise de termografia depende de critérios de interpretação que transformam cores e temperaturas em uma conclusão técnica sobre o estado do componente. O mesmo valor medido pode ser normal em um equipamento e preocupante em outro, conforme o tipo de ativo, o material da superfície e o regime em que ele opera no momento da captura.
Por isso, o analista cruza diferentes referências antes de apontar uma anomalia. Ele compara pontos equivalentes, considera a temperatura do ambiente, observa a carga aplicada e, sempre que possível, consulta registros anteriores do mesmo ativo. Essa leitura combinada reduz falsos alarmes, evita intervenções desnecessárias e aumenta a segurança na hora de definir o que precisa ser corrigido primeiro.
Comparação entre pontos semelhantes
Fases, conexões ou mancais equivalentes são comparados entre si, destacando o componente que aquece fora do padrão do conjunto.
Temperatura de referência
A leitura do ambiente e de partes sem defeito serve de base para calcular a elevação real de temperatura do ponto avaliado.
Condição de carga registrada
O nível de carga no momento da medição é anotado, porque um defeito pode ficar mascarado quando o equipamento opera abaixo do normal.
Evolução no histórico
Imagens de inspeções anteriores mostram se o aquecimento está estável ou crescendo, o que muda a urgência da correção.
Erros comuns que comprometem a análise de termografia
Boa parte dos diagnósticos equivocados não vem da câmera, mas de falhas no procedimento. Quando a análise de termografia é feita sem controle das condições de medição, o relatório pode apontar problemas inexistentes ou, pior, deixar passar uma conexão em degradação.
Conhecer esses erros ajuda o gestor de manutenção a avaliar a qualidade do serviço contratado e a preparar melhor a planta para as próximas inspeções. Muitos deles são simples de evitar com planejamento prévio e com a participação da equipe de operação durante a coleta das imagens. Os mais frequentes estão listados abaixo.
- Medir superfícies metálicas brilhantes sem considerar a emissividade
- Inspecionar equipamentos com carga muito abaixo da operação normal
- Ignorar reflexos de sol, lâmpadas ou outras fontes de calor próximas
- Comparar imagens registradas em condições de operação diferentes
- Emitir laudo sem recomendação de ação para cada anomalia
Perguntas frequentes sobre análise de termografia
Pontos frios na imagem térmica também podem indicar problema?
Sim. Uma região mais fria do que o esperado pode indicar componente sem circulação de corrente, fase aberta, obstrução em radiadores ou perda de fluxo em tubulações. Por isso, a análise considera tanto aquecimentos quanto resfriamentos anormais, sempre comparando o resultado com o comportamento esperado para aquele equipamento.
Quem deve interpretar as imagens termográficas?
As imagens devem ser interpretadas por profissional capacitado em termografia e com conhecimento do equipamento avaliado. A leitura exige considerar emissividade, reflexos, carga, ambiente e histórico do ativo. Sem esse contexto, a mesma imagem pode gerar conclusões diferentes, o que compromete a confiabilidade das decisões de manutenção tomadas a partir dela.
É possível comparar imagens de inspeções feitas em datas diferentes?
Sim, desde que as condições sejam semelhantes. O ideal é registrar o mesmo ponto com ângulo, distância e nível de carga parecidos, anotando a temperatura ambiente. Com esses cuidados, a comparação entre datas mostra a tendência do aquecimento e ajuda a decidir se o componente pode aguardar a próxima parada ou precisa de ação antes.
Uma pequena diferença de temperatura já justifica intervenção?
Depende do componente, da carga e da evolução ao longo do tempo. Uma diferença pequena em uma conexão pouco carregada pode crescer quando a carga aumentar. Por isso, o laudo classifica a criticidade de cada ponto e recomenda desde o simples acompanhamento até a correção prioritária, evitando tanto o alarme exagerado quanto a omissão.
