A análise termográfica em motores elétricos é uma técnica essencial dentro da manutenção preditiva industrial, permitindo identificar variações anormais de temperatura que indicam falhas incipientes em componentes elétricos e mecânicos. Por meio da utilização de câmeras infravermelhas, torna-se possível avaliar o comportamento térmico dos motores durante sua operação normal, sem necessidade de desligamento ou interferência no processo produtivo. Essa abordagem proporciona diagnósticos precisos e antecipados, contribuindo diretamente para a confiabilidade e a continuidade operacional das plantas industriais.
Motores elétricos são ativos críticos em praticamente todos os segmentos industriais, e pequenas anomalias térmicas podem evoluir rapidamente para falhas severas. A análise termográfica em motores elétricos permite identificar problemas como sobrecarga elétrica, desequilíbrio de fases, conexões defeituosas, falhas de isolamento, atritos mecânicos e ventilação inadequada. Ao detectar essas condições em estágio inicial, as equipes de manutenção conseguem atuar de forma planejada, reduzindo riscos, custos corretivos e paradas não programadas.
Como funciona a análise termográfica em motores elétricos

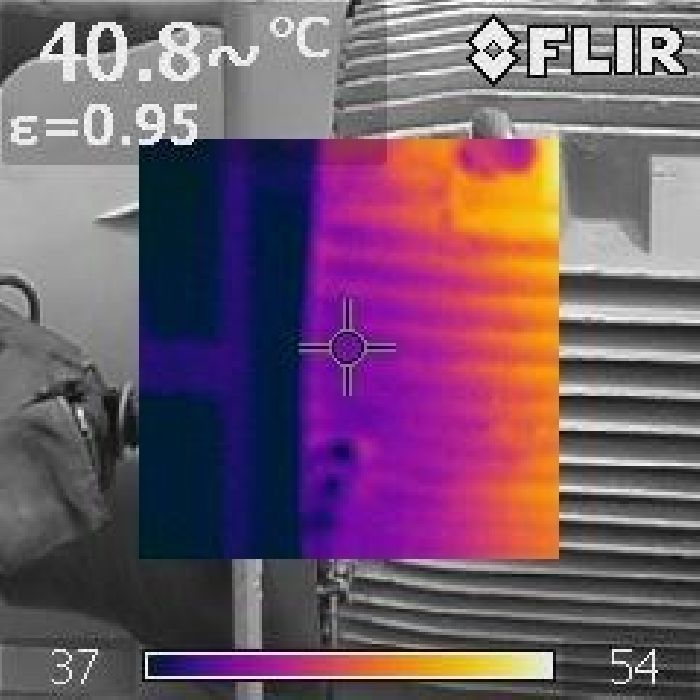

A análise termográfica em motores elétricos baseia-se na captura da radiação infravermelha emitida naturalmente pelos componentes durante o funcionamento. Câmeras termográficas transformam essa radiação em imagens térmicas que evidenciam a distribuição de temperatura nas carcaças, terminais, mancais e demais pontos críticos do motor. Essas imagens são interpretadas por profissionais qualificados, que avaliam se os padrões térmicos estão dentro dos limites aceitáveis ou se indicam falhas em desenvolvimento.
Durante a inspeção, é possível comparar temperaturas entre fases, identificar pontos de aquecimento localizado e analisar tendências térmicas ao longo do tempo. Essa comparação é fundamental para diferenciar condições normais de operação de situações que exigem intervenção. A análise termográfica em motores elétricos também se destaca por permitir inspeções periódicas, criando históricos que auxiliam na tomada de decisão e no planejamento estratégico da manutenção.
Outro aspecto relevante é a versatilidade da técnica. Ela pode ser aplicada em motores de baixa, média e alta potência, em diferentes regimes de operação e ambientes industriais variados. Essa flexibilidade torna a análise termográfica uma ferramenta indispensável em programas de manutenção preditiva bem estruturados, especialmente quando integrada a outras técnicas, como análise de vibração e análise de assinatura elétrica.
Importância da análise termográfica em motores elétricos para a indústria
A aplicação da análise termográfica em motores elétricos traz impactos diretos na segurança, eficiência e sustentabilidade das operações industriais. Ao identificar pontos de aquecimento excessivo, é possível reduzir significativamente o risco de falhas catastróficas, incêndios e danos aos equipamentos. Além disso, a técnica contribui para o aumento da vida útil dos motores, uma vez que problemas são corrigidos antes de comprometerem componentes críticos.
Outro benefício importante está na otimização dos recursos de manutenção. Como a inspeção é não invasiva e realizada com os motores em operação, não há necessidade de paradas produtivas, o que reduz perdas operacionais e melhora a disponibilidade dos ativos. A previsibilidade proporcionada pela análise termográfica permite que as intervenções sejam realizadas no momento mais adequado, alinhando custo, prazo e impacto operacional.
A PCA Preditiva é referência nacional na aplicação da análise termográfica em motores elétricos, atuando com metodologia estruturada, equipamentos modernos e equipe técnica altamente qualificada. A empresa oferece diagnósticos precisos e relatórios técnicos detalhados, auxiliando seus clientes na tomada de decisões estratégicas e na implementação de ações corretivas eficazes.
Ao incorporar a análise termográfica em motores elétricos em sua estratégia de manutenção preditiva, as indústrias fortalecem a confiabilidade de seus processos, reduzem custos operacionais e elevam o nível de segurança e desempenho dos seus sistemas produtivos.
Pontos do motor observados na análise termográfica
Um motor elétrico reúne regiões com comportamentos térmicos muito diferentes, e cada uma delas conta uma parte da história. Na análise termográfica em motores elétricos, o termografista percorre o equipamento de forma sistemática, da alimentação até a transmissão, para não deixar nenhum componente sem leitura.
Essa divisão por regiões facilita separar causas elétricas de causas mecânicas. Um aquecimento concentrado nos terminais aponta para a conexão, enquanto uma carcaça uniformemente quente sugere sobrecarga ou deficiência de ventilação. Já um mancal mais quente que o outro direciona a investigação para rolamento e lubrificação. Com essa leitura por partes, o relatório indica com mais precisão onde a equipe deve atuar e qual técnica complementar pode confirmar a causa.
Caixa de ligação e terminais
As conexões dos cabos de alimentação são comparadas entre fases para revelar mau contato, oxidação ou aperto insuficiente.
Carcaça e aletas de ventilação
A distribuição de temperatura na carcaça mostra sobrecarga, sujeira acumulada nas aletas ou falha do ventilador de refrigeração.
Mancais dianteiro e traseiro
A diferença térmica entre os mancais ajuda a identificar lubrificação inadequada, desgaste de rolamento ou esforço excessivo no eixo.
Acoplamento e transmissão
Aquecimento no acoplamento, nas polias ou nas correias pode indicar desalinhamento, tensão incorreta ou desgaste dos elementos de transmissão.
Análise termográfica em motores elétricos combinada com a análise de vibração
A termografia mostra onde há calor anormal, mas nem sempre revela sozinha a origem mecânica do problema. Por isso, a análise termográfica em motores elétricos ganha precisão quando é cruzada com a análise de vibração, serviço que a PCA Preditiva também executa.
A combinação permite confirmar hipóteses e escolher a correção certa, evitando trocas de componentes que não resolveriam a causa. Quando os dois diagnósticos apontam na mesma direção, a decisão de intervir fica mais segura e a parada pode ser planejada com a peça e a equipe certas. Algumas correlações frequentes em campo estão na lista a seguir.
- Mancal quente com vibração elevada: sinal de defeito em rolamento ou lubrificação

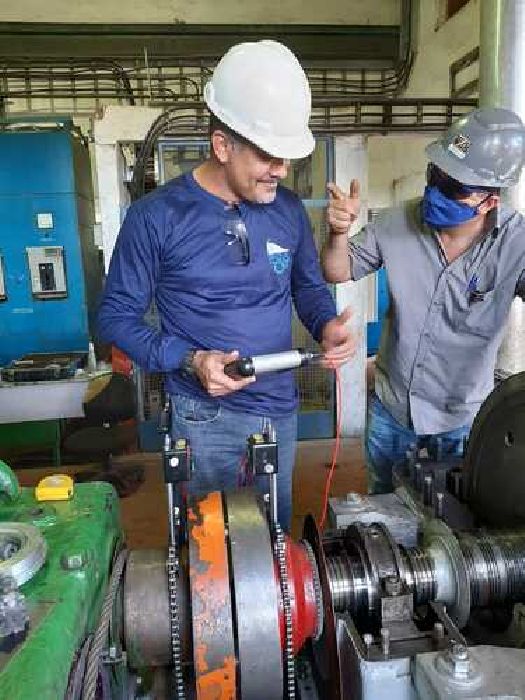

- Acoplamento aquecido com vibração axial: indício de desalinhamento, a confirmar com alinhamento a laser
- Carcaça quente sem alteração de vibração: investigar carga e ventilação
- Terminais com temperaturas diferentes entre fases: verificar conexões e equilíbrio da alimentação
- Aquecimento que cresce entre inspeções: antecipar a coleta de vibração
Perguntas frequentes sobre análise termográfica em motores elétricos
O motor precisa estar em carga durante a análise termográfica?
Sim. O motor deve operar em condição próxima à normal de trabalho e por tempo suficiente para estabilizar a temperatura. Com carga reduzida ou recém ligado, defeitos em conexões e sobrecargas podem não aparecer na imagem, o que gera um diagnóstico incompleto e uma falsa sensação de segurança.
Carcaça quente sempre significa defeito no motor?
Não. Todo motor em operação aquece, e a temperatura aceitável depende da classe de isolamento, da carga e do ambiente. O que indica problema é o aquecimento fora do padrão esperado, regiões concentradas ou diferenças em relação a motores semelhantes nas mesmas condições. Essa comparação é parte central da interpretação feita pelo analista.
Motores acionados por inversor de frequência podem ser analisados?
Sim. A técnica se aplica normalmente a esses motores. O analista considera a rotação de trabalho, porque motores autoventilados operando em baixa velocidade têm refrigeração reduzida e tendem a aquecer mais. Esse contexto evita interpretar como defeito um aquecimento que, na verdade, está ligado ao regime de operação definido pelo processo.
A sujeira acumulada na carcaça interfere no resultado?
Interfere de duas formas. A sujeira dificulta a troca de calor e pode, de fato, elevar a temperatura do motor, o que é um achado relevante. Além disso, camadas de pó ou óleo alteram a emissividade da superfície e podem afetar a leitura. O analista considera essas condições e, quando necessário, recomenda a limpeza antes de novas medições.
