A análise de assinatura elétrica é uma técnica avançada de manutenção preditiva utilizada para avaliar o comportamento elétrico de motores e equipamentos acionados, permitindo identificar falhas incipientes sem a necessidade de intervenções invasivas. Por meio da leitura e interpretação de parâmetros elétricos, como corrente e tensão, essa metodologia fornece informações precisas sobre o estado real do equipamento durante sua operação normal.
Essa técnica é especialmente relevante em ambientes industriais onde a confiabilidade dos motores elétricos é essencial para a continuidade dos processos produtivos. Pequenas variações no padrão elétrico podem indicar problemas mecânicos, elétricos ou operacionais que, se não tratados, evoluem para falhas mais severas. A capacidade de detectar esses desvios antecipadamente torna a análise uma ferramenta estratégica para a gestão de ativos industriais.
Além disso, o monitoramento elétrico contribui para decisões técnicas mais assertivas, pois permite avaliar o desempenho do equipamento ao longo do tempo. Essa abordagem baseada em dados reduz a subjetividade das inspeções e fortalece a previsibilidade operacional, fator fundamental para indústrias que buscam eficiência e estabilidade.
Diagnóstico preciso e confiabilidade operacional
A análise de assinatura elétrica permite identificar uma ampla gama de falhas, como problemas em barras de rotor, desequilíbrios de carga, defeitos em enrolamentos, excentricidades e até falhas mecânicas refletidas no comportamento elétrico do motor. Essa versatilidade diagnóstica é possível porque alterações mecânicas e elétricas impactam diretamente o consumo e a forma de onda da corrente elétrica.
A interpretação correta desses sinais possibilita identificar desvios ainda em estágio inicial, antes que causem danos significativos ao equipamento. Com isso, torna-se possível planejar intervenções de forma estratégica, evitando paradas não programadas e reduzindo custos associados à manutenção corretiva emergencial. Esse controle técnico contribui para maior confiabilidade dos sistemas industriais.
Outro benefício importante está relacionado à segurança operacional. Motores com falhas incipientes podem apresentar aquecimento excessivo ou sobrecargas que colocam em risco não apenas o equipamento, mas também a instalação elétrica e os operadores. A análise contínua do comportamento elétrico permite mitigar esses riscos, promovendo um ambiente industrial mais seguro e controlado.
Estrutura técnica e atuação da PCA Preditiva
A análise de assinatura elétrica exige instrumentos de medição precisos, conhecimento técnico especializado e uma estrutura organizada para garantir resultados confiáveis. A PCA Preditiva direciona seus esforços para oferecer um ambiente técnico estruturado, com processos bem definidos e foco na qualidade das análises realizadas.
Com escritório mobiliado em São Miguel dos Campos, no estado de Alagoas, a empresa mantém uma base sólida para atender diferentes segmentos industriais com profissionalismo e eficiência. Essa estrutura permite padronização dos procedimentos, organização dos dados coletados e consistência nos diagnósticos emitidos, fatores essenciais para a confiabilidade dos resultados.
A atuação da PCA Preditiva é pautada pela seriedade, inovação e compromisso com soluções que gerem valor real para seus clientes. O investimento contínuo em tecnologia e capacitação técnica garante análises alinhadas às melhores práticas da manutenção preditiva industrial, reforçando a credibilidade da empresa no mercado.
Integração com técnicas avançadas de manutenção preditiva
A PCA Preditiva integra a análise de assinatura elétrica a outras técnicas avançadas de manutenção preditiva, como alinhamento a laser de equipamentos rotativos, inspeção termográfica elétrica e mecânica e coleta de óleo lubrificante e isolante. Essa integração amplia a capacidade de diagnóstico e permite uma visão mais completa das condições operacionais dos ativos industriais.
Ao combinar diferentes métodos de análise, torna-se possível correlacionar dados elétricos, mecânicos e térmicos, identificando falhas com maior precisão e antecedência. Essa abordagem integrada fortalece a confiabilidade operacional, prolonga a vida útil dos equipamentos e contribui para processos industriais mais eficientes, seguros e sustentáveis, consolidando a análise de assinatura elétrica como um pilar essencial da manutenção preditiva moderna.
Como é feita a medição na análise de assinatura elétrica
Na análise de assinatura elétrica, os sinais de corrente e tensão são captados no painel de alimentação do motor, geralmente no centro de controle de motores, com sensores de corrente e ponteiras de tensão. O motor permanece em operação normal e sob carga, sem necessidade de acesso físico à máquina no campo.

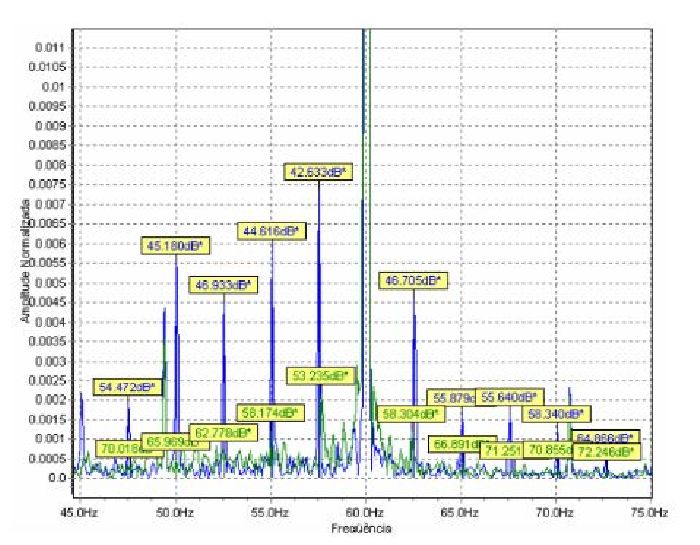

Os sinais registrados são convertidos em espectro de frequências. Em torno da frequência da rede surgem componentes característicos, chamados de bandas laterais, cuja posição e amplitude indicam problemas como barras de rotor quebradas, excentricidade do entreferro ou desequilíbrios. A medição simultânea da tensão, comum na abordagem conhecida como ESA, ajuda a separar defeitos do próprio motor de problemas de qualidade da alimentação elétrica.
Medição no painel
Sinais captados no centro de controle de motores, sem instalar sensores na carcaça e sem entrar na área do equipamento.
Motor em carga
A coleta ocorre com o motor em operação normal, condição em que os defeitos de rotor e de carga ficam mais evidentes.
Espectro de corrente
A decomposição do sinal em frequências revela bandas laterais associadas a defeitos elétricos e mecânicos do conjunto acionado.
Corrente e tensão juntas
Analisar os dois sinais ao mesmo tempo ajuda a distinguir falha do motor de desequilíbrio ou distorção vinda da rede.
Motores em que a assinatura elétrica traz mais vantagem
Por ser feita a partir do painel, a assinatura elétrica é especialmente útil onde a coleta de vibração é difícil, arriscada ou impossível. Motores submersos, instalados em altura ou em áreas de acesso controlado podem ser avaliados sem expor o técnico ao local da máquina.
A técnica também agrega valor em motores críticos que já têm monitoramento de vibração, porque detecta defeitos de rotor com mais sensibilidade. Combinada às demais técnicas, a análise de assinatura elétrica amplia a cobertura do plano de manutenção preditiva sobre o parque de motores, inclusive naqueles que antes ficavam fora das rotas de inspeção por dificuldade de acesso.
- Bombas submersas e motores instalados em poços
- Ventiladores de torres e motores em locais elevados
- Motores em áreas de acesso restrito ou controlado
- Motores críticos com suspeita de defeito no rotor
- Conjuntos em que é preciso avaliar também a carga acionada
Perguntas frequentes sobre análise de assinatura elétrica
Qual a diferença entre MCSA e ESA?
A MCSA, sigla em inglês para análise da assinatura da corrente do motor, avalia apenas o sinal de corrente. A ESA, análise de assinatura elétrica, inclui também a tensão. Com os dois sinais, é possível avaliar a qualidade da alimentação e diferenciar problemas do motor de problemas da rede elétrica.
A análise de assinatura elétrica detecta falhas em rolamentos?
Pode detectar em alguns casos, mas os defeitos de rolamento costumam aparecer antes e com mais clareza na análise de vibração. A assinatura elétrica tem maior sensibilidade para defeitos de rotor, excentricidade e problemas de alimentação. Por isso as duas técnicas são mais eficientes quando usadas em conjunto.
Motores acionados por inversor de frequência podem ser avaliados?
Podem, mas a interpretação exige mais cuidado. O inversor altera a frequência de alimentação e introduz componentes próprios no sinal, o que muda a posição das bandas laterais. A medição deve registrar a frequência de operação no momento da coleta, e o ideal é repetir as medições em condições semelhantes para comparar tendências.
É preciso desligar o motor para fazer a análise de assinatura elétrica?
Não. A medição é feita com o motor ligado e trabalhando sob carga, pois é nessa condição que os defeitos se manifestam no sinal elétrico. O acesso ocorre no painel de alimentação, seguindo os procedimentos de segurança para trabalho em instalações elétricas energizadas.
