O alinhamento de motores elétricos a laser é uma técnica fundamental na manutenção industrial moderna, aplicada para garantir o posicionamento correto entre motores e os equipamentos acionados, como bombas, redutores, compressores e ventiladores. Quando esses conjuntos operam desalinhados, surgem esforços mecânicos excessivos que impactam diretamente o desempenho, aumentam vibrações e aceleram o desgaste de componentes críticos, como rolamentos, mancais e acoplamentos.
A tecnologia a laser permite medições extremamente precisas, possibilitando ajustes milimétricos que asseguram o paralelismo e o alinhamento angular adequados entre os eixos. Essa precisão é essencial para manter a estabilidade operacional dos motores elétricos, reduzir falhas recorrentes e prolongar a vida útil dos equipamentos. Em ambientes industriais, onde a confiabilidade é determinante para a continuidade dos processos, o alinhamento correto torna-se um fator estratégico.
Outro aspecto relevante está relacionado à eficiência energética. Motores desalinhados exigem maior esforço para manter a rotação adequada, o que eleva o consumo de energia elétrica e gera perdas operacionais ao longo do tempo. Ao corrigir esses desvios, o alinhamento contribui para um funcionamento mais equilibrado, melhor aproveitamento da potência instalada e redução de custos energéticos.
Precisão técnica e confiabilidade na manutenção preditiva
O alinhamento de motores elétricos a laser desempenha papel central dentro das estratégias de manutenção preditiva industrial. Sua aplicação permite identificar e corrigir desalinhamentos antes que evoluam para falhas críticas, evitando paradas não programadas e danos estruturais aos equipamentos. Essa abordagem preventiva aumenta a previsibilidade operacional e fortalece a gestão de ativos industriais.
A redução das vibrações mecânicas é um dos principais benefícios observados após a execução do alinhamento. Com os motores corretamente posicionados, as forças internas são distribuídas de maneira uniforme, diminuindo tensões e impactos sobre os componentes rotativos. Esse controle contribui para a durabilidade dos sistemas mecânicos e para a estabilidade dos processos produtivos.
Além disso, o alinhamento adequado impacta diretamente a segurança operacional. Motores elétricos desalinhados podem gerar aquecimento excessivo, falhas abruptas e até danos ao sistema elétrico associado. Ao manter os conjuntos alinhados dentro das tolerâncias ideais, reduz-se o risco de ocorrências inesperadas, criando um ambiente industrial mais seguro e confiável.
Estrutura técnica e atuação da PCA Preditiva
O alinhamento de motores elétricos a laser exige não apenas instrumentos de alta precisão, mas também conhecimento técnico especializado e uma estrutura adequada para garantir resultados consistentes. A PCA Preditiva direciona seus recursos para oferecer um ambiente técnico estruturado, com maquinários modernos e processos bem definidos, assegurando profissionalismo em cada serviço executado.
Com escritório mobiliado em São Miguel dos Campos, no estado de Alagoas, a empresa mantém uma base sólida para atender diferentes segmentos industriais. Essa estrutura possibilita organização das análises, padronização dos procedimentos e confiabilidade nos diagnósticos realizados, fatores essenciais para a qualidade dos resultados obtidos em campo.
A atuação da PCA Preditiva é pautada pela seriedade e pela busca constante por excelência técnica, mantendo parcerias com fornecedores de confiança e investindo continuamente em tecnologia e capacitação. Essa postura garante soluções alinhadas às necessidades reais dos clientes e reforça o compromisso com a durabilidade e eficiência dos equipamentos industriais.
Integração com diagnósticos avançados de motores
A PCA Preditiva integra o alinhamento de motores elétricos a laser a outras técnicas avançadas de manutenção preditiva, como alinhamento a laser de equipamentos rotativos e análise de assinatura elétrica de motores. Essa integração amplia a capacidade de diagnóstico, permitindo uma avaliação mais completa do comportamento mecânico e elétrico dos motores.
Ao combinar diferentes métodos de análise, torna-se possível identificar falhas incipientes, acompanhar tendências de desgaste e planejar intervenções com maior precisão técnica. Essa abordagem integrada contribui para maior confiabilidade operacional, prolonga a vida útil dos ativos industriais e assegura processos mais eficientes, seguros e sustentáveis dentro do ambiente industrial.
Efeitos do desalinhamento sobre o motor elétrico

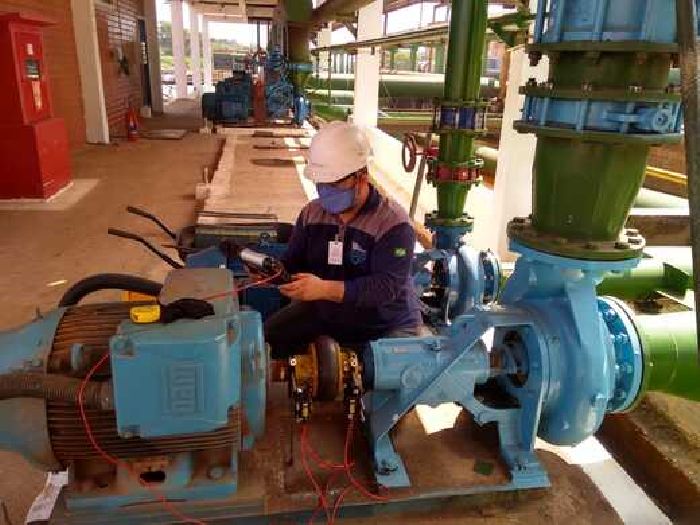

Na maioria dos conjuntos acoplados, o motor elétrico é a máquina movimentada durante o ajuste, porque costuma ser mais leve e não tem tubulações conectadas. Por isso, o alinhamento de motores elétricos a laser concentra a correção nos pés do motor, enquanto a máquina acionada permanece como referência fixa.
Quando esse ajuste não é feito corretamente, o motor passa a trabalhar com esforços que não fazem parte do seu projeto. As cargas extras chegam primeiro ao rolamento do lado do acoplamento, mas também afetam o eixo, a temperatura de operação e o próprio acoplamento. Com o tempo, o que parecia um problema isolado de rolamento se transforma em paradas recorrentes e em intervenções mais longas e custosas.
Rolamentos sobrecarregados
O rolamento do lado acoplado recebe cargas radiais e axiais extras e tende a falhar antes do previsto.
Aquecimento
O esforço adicional eleva a temperatura dos mancais e pode ser identificado em inspeções termográficas do conjunto.
Esforço no eixo
Cargas cíclicas repetidas a cada volta submetem a ponta do eixo à fadiga em casos severos e prolongados.
Desgaste do acoplamento
Elementos elásticos e pinos se deterioram rapidamente, gerando folgas que agravam a vibração do conjunto.
Cuidados específicos no alinhamento de motores elétricos a laser
Além das etapas comuns a qualquer alinhamento, motores elétricos têm particularidades que precisam ser consideradas para que o resultado se mantenha. A forma de fixação na base, o tipo de mancal e os eventos de manutenção pelos quais o motor passou influenciam a condição do conjunto.
Motores recém-chegados de oficina, por exemplo, podem voltar com calços diferentes ou ser instalados em outra posição na base. Nesses casos, a verificação do alinhamento deve fazer parte da montagem, e não ser deixada para quando aparecerem sintomas de vibração ou aquecimento. O mesmo vale para motores reserva instalados às pressas em uma parada emergencial.
- Verificar pé manco nos quatro apoios do motor
- Conferir parafusos de ajuste lateral e folga nos furos da base
- Em motores com mancais de deslizamento, respeitar o centro magnético do rotor
- Realinhar após rebobinamento, troca de rolamentos ou substituição do motor
- Considerar a diferença de temperatura entre motor e máquina acionada
Perguntas frequentes sobre alinhamento de motores elétricos a laser
Por que normalmente é o motor que se movimenta no alinhamento?
Porque a máquina acionada, como uma bomba ou um compressor, costuma estar presa a tubulações e dutos, o que torna sua movimentação difícil e arriscada. O motor geralmente é mais fácil de deslocar e calçar. Há exceções, como quando o motor não tem folga suficiente na base, e cada caso é avaliado em campo.
Um motor que voltou do rebobinamento precisa ser realinhado?
Sim. Para ser enviado à oficina, o motor é desacoplado e retirado da base, e na reinstalação os calços e a posição podem não ser os mesmos de antes. Realinhar na montagem evita que o motor volte a operar com esforços que comprometem os rolamentos recém-trocados e o próprio reparo.
A termografia ajuda a identificar motores desalinhados?
Ajuda como indício. Aquecimento anormal no acoplamento ou no mancal do lado acoplado pode indicar desalinhamento, entre outras causas. A PCA Preditiva realiza termografia com relatório fotográfico e classificação de criticidade, e a confirmação do desalinhamento é feita com análise de vibração e com a medição a laser.
Motores que acionam cargas por correias também precisam de alinhamento a laser?
Sim, mas nesse caso o alinhamento é das polias, e não dos eixos acoplados. O motor continua sendo, em geral, o componente ajustado sobre a base ou o trilho tensionador, e a referência são os planos das polias. O tensionamento correto das correias deve ser verificado junto com o alinhamento.
