A análise termográfica em transformadores é uma técnica essencial dentro da manutenção preditiva industrial, permitindo identificar variações anormais de temperatura que indicam falhas incipientes em componentes elétricos críticos. Por meio do uso de câmeras infravermelhas, essa metodologia possibilita a avaliação do comportamento térmico dos transformadores durante a operação normal, sem necessidade de desligamento dos equipamentos. Essa característica torna o processo altamente eficiente para diagnósticos antecipados, contribuindo para a confiabilidade do sistema elétrico e para a continuidade operacional das indústrias.
Transformadores são ativos estratégicos em sistemas de distribuição e transmissão de energia, e qualquer falha pode gerar impactos severos na produção, segurança e custos operacionais. A análise termográfica em transformadores permite identificar pontos de aquecimento fora do padrão em conexões elétricas, buchas, enrolamentos, radiadores, comutadores de tap e barramentos associados. Esses desvios térmicos, quando detectados precocemente, podem ser corrigidos antes de evoluírem para falhas graves, evitando interrupções inesperadas e danos estruturais aos equipamentos.
Como funciona a análise termográfica em transformadores

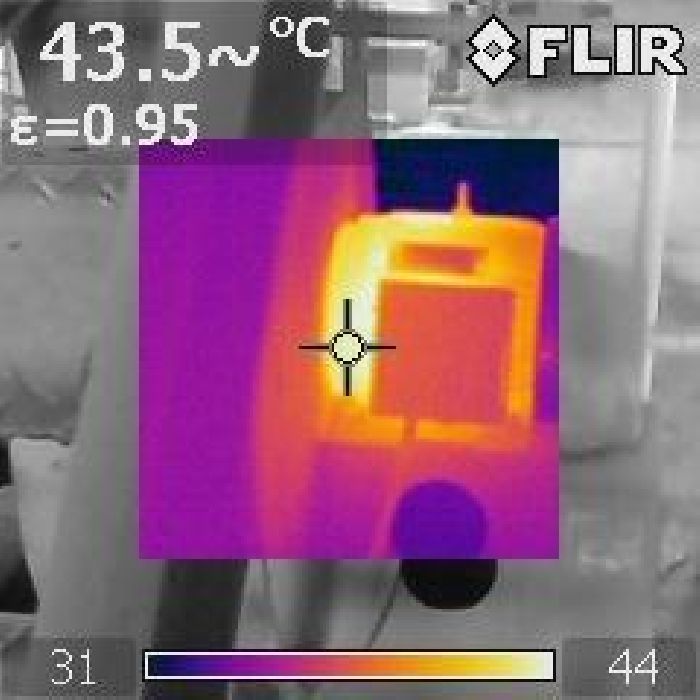

A análise termográfica em transformadores baseia-se na captação da radiação infravermelha emitida pelos componentes energizados. As câmeras termográficas convertem essa radiação em imagens térmicas que evidenciam diferenças de temperatura entre pontos equivalentes do equipamento. A interpretação dessas imagens permite identificar sobrecargas, mau contato elétrico, desequilíbrio de fases, falhas de isolamento e problemas de dissipação térmica.
Durante a inspeção, os profissionais avaliam padrões térmicos e realizam comparações entre fases, conexões e elementos similares, garantindo maior precisão no diagnóstico. A análise termográfica em transformadores também possibilita o acompanhamento histórico das condições térmicas, o que facilita a identificação de tendências de degradação ao longo do tempo e apoia decisões estratégicas de manutenção.
Outro ponto relevante é que a técnica pode ser aplicada tanto em transformadores de potência quanto em transformadores de distribuição, em ambientes industriais, subestações e plantas de processo contínuo. Essa versatilidade faz da análise termográfica uma ferramenta indispensável em programas de manutenção preditiva voltados à confiabilidade elétrica e à segurança operacional.
Importância da análise termográfica em transformadores para a indústria
A aplicação da análise termográfica em transformadores gera impactos diretos na segurança, na eficiência energética e na redução de custos operacionais. Ao identificar aquecimentos anormais, torna-se possível reduzir significativamente o risco de falhas catastróficas, curtos-circuitos e até incêndios. Além disso, a técnica contribui para o aumento da vida útil dos transformadores, uma vez que problemas são tratados antes de comprometerem os sistemas isolantes e estruturais.
Outro benefício relevante está na otimização da manutenção. Como se trata de uma técnica não invasiva, as inspeções podem ser realizadas com os equipamentos em operação, eliminando a necessidade de paradas produtivas. Isso permite que as intervenções sejam planejadas com base em dados reais, equilibrando custo, tempo e impacto operacional.
A PCA Preditiva é referência nacional na aplicação da análise termográfica em transformadores, atuando com metodologia estruturada, equipamentos modernos e equipe técnica altamente qualificada. A empresa oferece diagnósticos precisos e relatórios técnicos detalhados, auxiliando seus clientes na tomada de decisões assertivas e na implementação de ações corretivas eficazes.
Ao incorporar a análise termográfica em transformadores em sua estratégia de manutenção preditiva, as indústrias fortalecem a confiabilidade de seus sistemas elétricos, reduzem riscos operacionais e elevam o nível de segurança e desempenho de suas operações.
Padrões térmicos observados na análise termográfica em transformadores
Cada componente externo de um transformador tem um comportamento térmico característico, e reconhecer esses padrões é o que diferencia uma simples leitura de temperatura de um diagnóstico. Na análise termográfica em transformadores, o analista observa não apenas os pontos mais quentes, mas também regiões que deveriam aquecer e não aquecem.
Um radiador com parte das aletas mais fria que as demais, por exemplo, pode indicar restrição na circulação do óleo. Já uma bucha mais aquecida que as vizinhas do mesmo lado de tensão direciona a atenção para a conexão ou para o contato interno. A interpretação considera a carga no momento da medição e a exposição do equipamento ao sol, já que muitos transformadores ficam instalados em áreas externas.
Buchas e conectores
Aquecimento localizado em buchas ou terminais sugere conexão frouxa, oxidação ou problema no contato com o condutor interno.
Radiadores e aletas
Aletas frias em meio a outras aquecidas podem indicar válvula fechada, obstrução ou circulação deficiente do óleo isolante.
Nível de óleo aparente
A diferença térmica entre a parte com óleo e a parte vazia pode revelar nível baixo em buchas ou no tanque de expansão.
Tanque e estrutura metálica
Pontos quentes na superfície do tanque merecem investigação, pois podem estar ligados a correntes parasitas ou a falhas internas.
Termografia e análise de óleo isolante no diagnóstico de transformadores
A câmera termográfica enxerga a superfície externa do equipamento. O que acontece dentro do tanque, nos enrolamentos e no núcleo precisa ser investigado por outras vias. Por isso, a análise termográfica em transformadores fica mais completa quando é combinada com a coleta e a análise do óleo isolante, também realizadas pela PCA Preditiva.
Enquanto a termografia aponta conexões, buchas e sistema de resfriamento com problema, o óleo traz indícios da condição interna. Juntas, as duas técnicas ajudam a decidir entre um simples reaperto, uma manutenção programada ou uma avaliação mais profunda do equipamento.
- Termografia: conexões externas, buchas, radiadores e ventiladores
- Análise de óleo: indícios de degradação interna e do isolamento
- Aquecimento externo sem alteração no óleo: foco em conexões e resfriamento
- Alteração no óleo sem ponto quente externo: investigação da parte interna
- Resultados das duas técnicas registrados no mesmo histórico do ativo
Perguntas frequentes sobre análise termográfica em transformadores
A termografia consegue enxergar os enrolamentos do transformador?
Não diretamente. Em transformadores a óleo, a câmera registra a temperatura da superfície externa, e o comportamento interno é inferido a partir do tanque, dos radiadores e das buchas. Para avaliar a condição interna, a termografia deve ser complementada por outras técnicas, como a análise do óleo isolante, que traz informações sobre o que ocorre dentro do equipamento.
Transformadores a seco também podem ser analisados?
Sim. Em transformadores a seco, as bobinas e conexões costumam ficar mais expostas, o que permite observar diferenças de temperatura entre fases e pontos localizados de aquecimento. A inspeção exige respeito às distâncias de segurança e aos procedimentos da NR-10, já que normalmente é feita com o equipamento energizado dentro de cubículos ou cabines.
Qual o melhor momento para inspecionar um transformador?
O ideal é realizar a medição quando o transformador opera com carga representativa do seu uso normal, preferencialmente nos períodos de maior demanda da planta. Com carga baixa, defeitos em conexões podem não se manifestar. Em plantas com demanda variável, vale combinar o horário da inspeção com a operação para garantir uma leitura confiável.
Como sol, chuva e vento afetam a análise em subestações externas?
O sol aquece superfícies e cria reflexos que podem ser confundidos com anomalias. O vento resfria os componentes e pode reduzir a diferença de temperatura de um ponto defeituoso. Superfícies molhadas também alteram a leitura. Por isso, o analista registra as condições climáticas e planeja a inspeção para o momento mais favorável.
