O balanceamento dinâmico de rotores é uma prática indispensável para garantir a estabilidade, a eficiência e a confiabilidade de máquinas industriais que operam em regime rotativo. Rotores estão presentes em motores elétricos, bombas, ventiladores, compressores, turbinas e diversos outros equipamentos críticos para o processo produtivo. Quando existe qualquer desequilíbrio na distribuição de massa, surgem vibrações que impactam diretamente o desempenho mecânico e a vida útil dos componentes.
Essas vibrações, quando não controladas, podem gerar desgaste acelerado de rolamentos, sobrecarga em mancais, falhas em eixos e até danos estruturais nos equipamentos. O balanceamento dinâmico atua justamente na identificação e correção dessas irregularidades, promovendo um funcionamento mais suave, seguro e eficiente. Trata-se de uma intervenção técnica essencial dentro de qualquer programa de manutenção preditiva industrial.
Definição e conceitos básicos do balanceamento dinâmico de rotores
O balanceamento dinâmico de rotores é o procedimento que assegura que a massa do rotor esteja distribuída de forma uniforme ao longo de seu eixo de rotação. Quando essa distribuição não ocorre corretamente, forças centrífugas desiguais são geradas durante o giro, provocando vibrações excessivas e instabilidade operacional.
O desequilíbrio pode ter diversas origens, como falhas de fabricação, desgaste natural, acúmulo de material, deformações, substituição de componentes ou até intervenções mecânicas anteriores mal executadas. Independentemente da causa, o efeito é sempre o mesmo: aumento das vibrações e redução da confiabilidade do equipamento.
O balanceamento dinâmico permite identificar com precisão a magnitude e a posição do desequilíbrio, possibilitando a correção por meio da adição ou remoção controlada de massa, de forma técnica e segura.

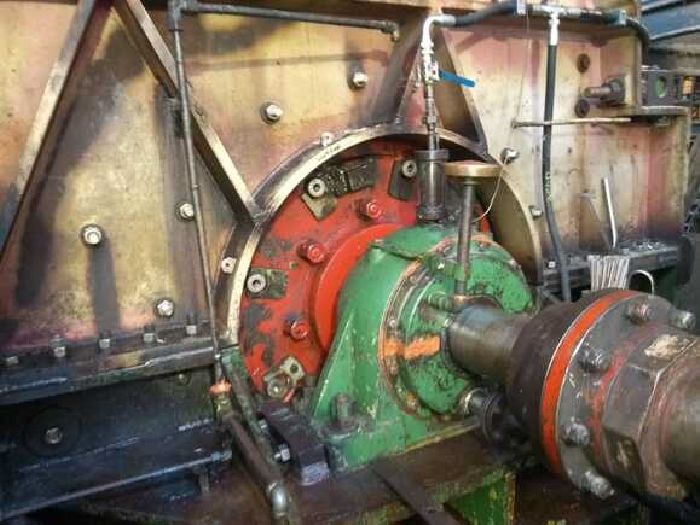

Como funciona o processo de balanceamento dinâmico de rotores
O processo de balanceamento dinâmico de rotores é realizado com o equipamento em operação, utilizando sensores de vibração e instrumentos de análise específicos. Esses sensores captam os sinais vibratórios gerados durante a rotação, que são interpretados para identificar exatamente onde o rotor apresenta desequilíbrio e qual a correção necessária.
Com base nessas medições, o técnico define o método de correção mais adequado, garantindo a redução significativa das vibrações e o restabelecimento das condições ideais de funcionamento. Um dos grandes diferenciais desse procedimento é a possibilidade de execução em campo, reduzindo tempo de parada e evitando desmontagens desnecessárias.
O balanceamento dinâmico pode ser aplicado a diferentes tipos de rotores, considerando suas características construtivas, regime de rotação, carga de trabalho e ambiente operacional. Essa flexibilidade torna a técnica altamente eficaz em diferentes segmentos industriais.
Benefícios do balanceamento dinâmico de rotores para a indústria
A aplicação correta do balanceamento dinâmico de rotores proporciona ganhos diretos e mensuráveis para a operação industrial. A redução das vibrações resulta em menor desgaste dos componentes mecânicos, aumento da confiabilidade dos equipamentos e diminuição das paradas não programadas.
Outro benefício relevante está no aumento da vida útil dos ativos. Com a carga distribuída de forma uniforme, os componentes sofrem menos fadiga mecânica, o que reduz a necessidade de substituições frequentes e diminui os custos de manutenção ao longo do tempo.
Além disso, rotores balanceados consomem menos energia. A redução das perdas por vibração e atrito contribui para maior eficiência energética, impactando positivamente os custos operacionais e o desempenho global dos sistemas.
A implementação do balanceamento dinâmico de rotores deve fazer parte de um plano estruturado de manutenção preditiva, sendo executada por profissionais capacitados e com uso de equipamentos adequados. Empresas especializadas, como a PCA Tecnologia, oferecem esse serviço com precisão técnica, garantindo diagnósticos confiáveis e intervenções eficazes.
Investir no balanceamento dinâmico de rotores é investir em estabilidade operacional, segurança, eficiência energética e longevidade dos equipamentos industriais.
Métodos de correção de massa no balanceamento dinâmico de rotores
Depois de calcular a magnitude e a posição do desbalanceamento, é preciso definir como a correção será aplicada ao rotor. Essa escolha é tão importante quanto a medição, porque a massa precisa permanecer no lugar durante toda a operação, suportando força centrífuga, vibração, temperatura e o ambiente do processo. Uma correção bem calculada, mas mal fixada, perde o efeito e ainda cria um risco.
No balanceamento dinâmico de rotores, o método é definido de acordo com o material do rotor, a espessura disponível, o raio de correção e o acesso ao ponto indicado pelo cálculo. Em alguns casos, a massa pode ser dividida entre duas posições próximas quando o ponto exato não permite fixação segura ou interfere em outro componente.
Adição por solda
Placas soldadas em rotores metálicos soldáveis, com procedimento adequado ao material e à espessura da peça.
Fixação mecânica
Massas parafusadas ou presas em furos existentes, úteis quando a solda não é recomendada ou o rotor precisa de ajustes futuros.
Remoção de material
Furação ou desbaste controlado em regiões que admitem retirada de massa sem comprometer a resistência do rotor.
Pontos de correção previstos
Alguns rotores têm furos, anéis ou trilhos próprios para balanceamento, o que facilita posicionar as massas.
Rotores rígidos e flexíveis no balanceamento dinâmico
Um rotor é considerado rígido quando opera abaixo das rotações em que sua deformação por flexão passa a ser relevante. Nessa condição, a correção feita em um ou dois planos permanece válida em toda a faixa de rotação, e os critérios da série ISO 21940 para rotores rígidos podem ser aplicados.
Já os rotores flexíveis operam próximos ou acima de velocidades críticas e mudam de forma durante o giro, exigindo abordagens específicas. Identificar em qual situação o rotor se enquadra orienta o número de planos, as rotações de medição e o critério de aceitação do resultado.
- Rotação de trabalho em relação às velocidades críticas
- Relação entre comprimento e diâmetro do rotor
- Rigidez do eixo e distância entre mancais
- Comportamento da vibração em diferentes rotações
- Critério de aceitação adotado para o rotor
Perguntas frequentes sobre balanceamento dinâmico de rotores
Qual a diferença entre rotor rígido e rotor flexível?
O rotor rígido praticamente não se deforma na faixa de rotação em que opera, por isso uma correção feita em uma velocidade vale para as demais. O rotor flexível trabalha perto ou acima de uma velocidade crítica e se deforma durante o giro, o que exige correções em mais planos e medições em diferentes rotações. A classificação correta orienta todo o procedimento.
O que é a massa de teste usada no balanceamento?
É uma massa conhecida, fixada temporariamente em uma posição definida do rotor para medir como o equipamento responde a uma alteração de massa. Comparando a vibração antes e depois da massa de teste, o sistema calcula a massa e a posição da correção definitiva. Ela precisa ser dimensionada com cuidado para gerar uma resposta mensurável sem colocar o equipamento em risco.
A massa de correção pode se soltar durante a operação?
Esse risco existe quando a fixação é inadequada, e por isso a escolha do método e a execução são tratadas com rigor. Uma massa que se desprende perde o efeito da correção e pode se tornar um projétil dentro do equipamento. A fixação deve suportar força centrífuga, vibração e temperatura, e ser conferida antes do retorno definitivo à operação.
O que é o raio de correção e por que ele importa?
O raio de correção é a distância entre o centro do eixo e o ponto onde a massa será fixada. Quanto maior o raio, menor a massa necessária para produzir o mesmo efeito de correção. Por isso, sempre que possível, a correção é aplicada em pontos mais afastados do centro, respeitando a resistência do rotor e o acesso disponível.
