O alinhamento de eixo com relógio comparador é um método tradicional e amplamente utilizado na manutenção industrial para ajustar com precisão o posicionamento relativo entre eixos acoplados. Essa técnica baseia-se na medição de desvios angulares e paralelos por meio de instrumentos mecânicos de alta sensibilidade, permitindo correções que garantem o funcionamento adequado de máquinas rotativas. Mesmo com o avanço das tecnologias digitais, o método com relógio comparador permanece relevante por sua confiabilidade e eficiência quando corretamente aplicado.
Quando os eixos operam desalinhados, surgem esforços mecânicos adicionais que impactam diretamente o desempenho dos equipamentos. Vibrações excessivas, aquecimento anormal e desgaste acelerado de rolamentos, mancais e acoplamentos são consequências comuns desse tipo de desvio. O alinhamento correto contribui para a distribuição uniforme das cargas mecânicas, promovendo maior estabilidade operacional e prolongando a vida útil dos componentes.
A precisão do método está diretamente relacionada à experiência técnica de quem executa o serviço. A correta instalação dos relógios, a leitura adequada das medições e a interpretação dos dados são fatores determinantes para a qualidade do resultado final. Por isso, o alinhamento com relógio comparador exige conhecimento técnico aprofundado e atenção aos detalhes durante toda a execução.
Precisão mecânica e confiabilidade operacional
O alinhamento de eixo com relógio comparador desempenha papel fundamental na confiabilidade dos processos industriais, especialmente em equipamentos críticos que operam de forma contínua. Ao corrigir desalinhamentos de maneira precisa, o método reduz vibrações mecânicas e minimiza esforços indevidos sobre os componentes rotativos, contribuindo para uma operação mais estável e previsível.
Outro aspecto relevante é a eficiência energética. Máquinas desalinhadas demandam maior esforço dos motores para manter a rotação adequada, elevando o consumo de energia elétrica. Com os eixos corretamente ajustados, a transmissão de potência ocorre de forma mais equilibrada, reduzindo perdas mecânicas e melhorando o rendimento do sistema. Esse fator impacta diretamente nos custos operacionais ao longo do tempo.
Além disso, o alinhamento adequado favorece a segurança operacional. Falhas decorrentes de desalinhamento podem gerar paradas abruptas ou danos estruturais, colocando em risco tanto os equipamentos quanto os operadores. A aplicação correta do método contribui para um ambiente industrial mais seguro, controlado e alinhado às boas práticas de manutenção.
Estrutura técnica e atuação da PCA Preditiva
O alinhamento de eixo com relógio comparador exige não apenas instrumentos adequados, mas também uma estrutura organizada e profissionais capacitados para garantir a qualidade dos resultados. A PCA Preditiva direciona sua atuação para oferecer um ambiente técnico estruturado, com processos bem definidos e foco na confiabilidade operacional dos serviços prestados.
Com escritório mobiliado em São Miguel dos Campos, no estado de Alagoas, e localização de fácil acesso, a empresa mantém uma base sólida para atender diferentes segmentos industriais. Essa estrutura possibilita padronização dos procedimentos, organização das medições e consistência nos diagnósticos realizados, assegurando precisão e durabilidade nos ajustes executados.
A seriedade na condução dos serviços e a atenção aos detalhes refletem o compromisso da empresa com a qualidade técnica e com a satisfação de seus parceiros. O alinhamento é tratado como parte estratégica da manutenção preditiva, e não apenas como uma correção pontual, o que amplia seus benefícios ao longo do ciclo de vida dos equipamentos.
Integração com manutenção preditiva industrial
A PCA Preditiva integra o alinhamento de eixo com relógio comparador a outras técnicas avançadas de manutenção preditiva, como análise de vibração e coleta de óleo lubrificante e isolante. Essa integração permite uma avaliação mais completa das condições reais dos equipamentos, ampliando a capacidade de diagnóstico e prevenção de falhas.
Ao combinar diferentes métodos de análise, torna-se possível identificar desvios progressivos, acompanhar tendências de desgaste e planejar intervenções de forma mais estratégica. Essa abordagem contribui para maior disponibilidade dos ativos, redução de custos corretivos e fortalecimento da confiabilidade operacional, consolidando o alinhamento de eixo como um elemento essencial da manutenção industrial moderna.
Como funciona o alinhamento de eixo com relógio comparador

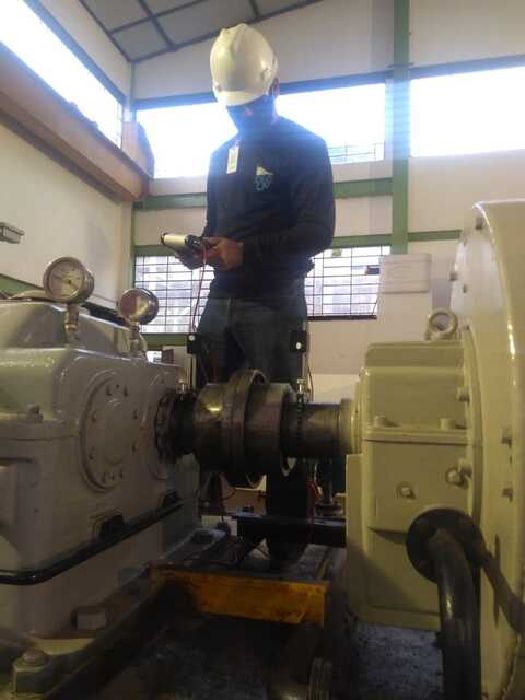

No alinhamento de eixo com relógio comparador, os desvios entre as máquinas são medidos por indicadores mecânicos fixados em suportes presos aos eixos ou ao acoplamento. Ao girar o conjunto, o executor anota as leituras em posições definidas e, a partir delas, calcula quanto cada pé da máquina móvel precisa subir, descer ou se deslocar lateralmente.
Existem diferentes arranjos de montagem, e cada um tem vantagens conforme o espaço disponível, a distância entre os eixos e a possibilidade de girar as duas máquinas juntas. Em todos eles, o resultado depende da montagem correta dos suportes, da atenção às leituras e da interpretação dos valores, seja por cálculo ou por método gráfico, antes de cada ajuste.
Método face e periferia
Um relógio lê a periferia do cubo e outro a face, indicando respectivamente o desvio paralelo e o angular.
Método de relógios reversos
Dois relógios leem a periferia dos cubos em sentidos opostos, arranjo indicado para eixos mais distantes entre si.
Flexão do suporte
O peso do suporte provoca uma flecha que precisa ser medida previamente e descontada das leituras obtidas.
Cálculo das correções
Com as leituras anotadas, o executor calcula calços e deslocamentos, o que exige método e atenção aos sinais.
Relógio comparador ou laser: critérios para escolher o método
O relógio comparador continua sendo uma ferramenta válida e está presente em muitas oficinas de manutenção. A escolha entre ele e o laser depende da criticidade do equipamento, da rotação, do tempo de parada disponível e da necessidade de documentação dos resultados.
A PCA Preditiva trabalha com alinhamento a laser, feito com aparelhos modernos em parceria com empresa multinacional líder de mercado nessa tecnologia. Para ajudar na decisão, os pontos abaixo resumem as diferenças práticas entre os dois métodos e mostram em quais situações cada um tende a ser mais adequado dentro da rotina da planta.
- Relógio: depende mais da habilidade e da experiência do executor
- Relógio: exige correção da flexão do suporte e cálculos manuais
- Laser: calcula as correções e mostra a evolução do ajuste em tempo real
- Laser: registra os dados e facilita a geração de relatório
- Equipamentos críticos ou de alta rotação se beneficiam da maior repetibilidade do laser
Perguntas frequentes sobre alinhamento de eixo com relógio comparador
O que é a flexão do suporte no alinhamento com relógio comparador?
É a deformação causada pelo peso do suporte e do próprio relógio, que se curvam levemente quando ficam na posição horizontal ou invertida. Essa flecha altera as leituras e precisa ser medida antes, em uma montagem de teste, para ser descontada dos valores obtidos. Se ignorada, leva a correções erradas no plano vertical.
Quando o relógio comparador ainda é uma opção adequada?
Ele pode atender conjuntos menos críticos, de rotação moderada, quando há executor experiente e tempo de parada suficiente para as leituras e cálculos. Também é útil em verificações rápidas de batimento. Para equipamentos críticos, de alta rotação ou que exigem registro detalhado, o laser tende a oferecer mais precisão e agilidade.
A PCA Preditiva realiza alinhamento com relógio comparador?
O serviço de alinhamento da PCA Preditiva é realizado com tecnologia a laser, com aparelhos modernos e em parceria com empresa multinacional líder de mercado nessa tecnologia. O método permite medições eletrônicas, cálculo automático das correções e registro dos resultados em relatório técnico.
Uma equipe acostumada ao relógio comparador tem dificuldade para migrar para o laser?
Normalmente não, porque os conceitos de desvio paralelo, angular, pé manco e máquina móvel são os mesmos. O que muda é a forma de medir e de calcular. A PCA Preditiva oferece treinamento de equipes, o que pode apoiar essa transição e a correta interpretação dos resultados.
