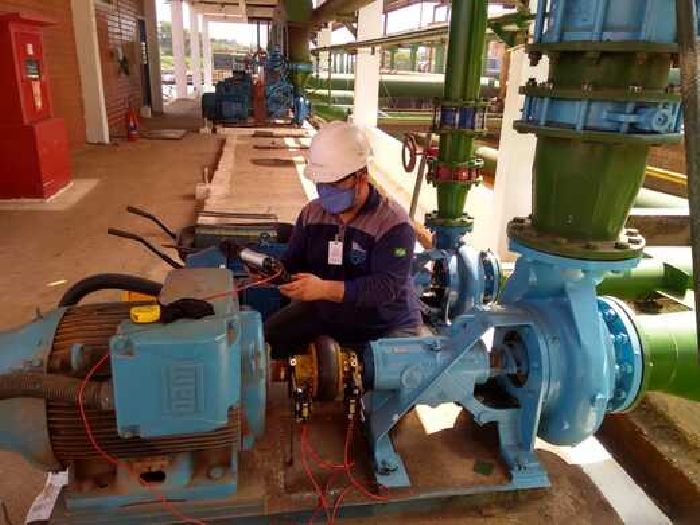

A análise de vibração desalinhamento é uma técnica essencial dentro da manutenção preditiva industrial, utilizada para identificar falhas decorrentes do desalinhamento entre eixos de máquinas rotativas. Esse tipo de condição, quando não detectado precocemente, pode provocar aumento significativo de vibração, sobrecarga em rolamentos, desgaste acelerado de acoplamentos e redução da vida útil dos equipamentos.
O desalinhamento ocorre quando dois eixos acoplados não estão corretamente posicionados em relação aos seus centros geométricos. Essa condição gera esforços adicionais durante a operação, refletidos diretamente nos padrões vibratórios das máquinas. A partir da coleta e interpretação desses sinais, a análise de vibração desalinhamento permite identificar o tipo de desalinhamento existente, seja ele angular, paralelo ou combinado, possibilitando ações corretivas precisas e seguras.
A aplicação correta dessa técnica evita falhas inesperadas, reduz custos com manutenção corretiva e contribui para a estabilidade operacional dos processos industriais. Por esse motivo, trata-se de uma ferramenta estratégica para empresas que buscam confiabilidade, desempenho contínuo e decisões técnicas baseadas em dados.
Empresa especializada em análise de vibração desalinhamento
Ao buscar uma empresa capacitada para realizar análise de vibração desalinhamento, é fundamental contar com um parceiro que possua conhecimento técnico, experiência prática e estrutura adequada para atender diferentes cenários industriais. A PCA Preditiva atua com forte especialização em manutenção preditiva, oferecendo soluções confiáveis e alinhadas às necessidades reais de cada cliente.
A empresa investe continuamente em tecnologia, estrutura e capacitação técnica, contando com escritório mobiliado em São Miguel dos Campos, no estado de Alagoas, além de equipamentos modernos para medição e diagnóstico vibratório. Cada análise é conduzida de forma criteriosa, considerando o tipo de equipamento, regime de operação e criticidade do ativo dentro do processo produtivo.
Mais do que identificar o problema, a PCA Preditiva entrega diagnósticos técnicos completos, permitindo que as correções sejam realizadas com precisão e no momento adequado. Esse cuidado garante excelente custo-benefício e reduz riscos operacionais que podem gerar prejuízos futuros às indústrias.
A atuação da PCA Preditiva no segmento de manutenção preditiva industrial é reconhecida pela seriedade, confiabilidade e alto padrão técnico, tornando a empresa uma referência quando o assunto é análise de vibração desalinhamento aplicada a máquinas rotativas.
Integração técnica e excelência nos diagnósticos industriais
Na PCA Preditiva, a análise de vibração desalinhamento integra um conjunto de soluções avançadas voltadas ao monitoramento da condição dos equipamentos industriais. A empresa adota uma abordagem técnica integrada, combinando diferentes metodologias para fornecer uma visão completa do estado operacional dos ativos.
Além da análise vibratória, o portfólio inclui serviços como balanceamento dinâmico, inspeção termográfica elétrica e mecânica, além da coleta e análise de óleo lubrificante e isolante. Essa integração permite identificar falhas mecânicas, elétricas e estruturais de forma antecipada, promovendo decisões mais assertivas na gestão da manutenção.
O time técnico da PCA Preditiva é formado por profissionais capacitados, com amplo conhecimento no ramo e experiência prática em ambientes industriais de alta exigência. Essa combinação de tecnologia, metodologia e qualificação técnica assegura diagnósticos confiáveis e soluções alinhadas às melhores práticas da manutenção preditiva.
Ao investir em análise de vibração desalinhamento com a PCA Preditiva, sua empresa fortalece a confiabilidade operacional, reduz custos com falhas inesperadas e prolonga a vida útil dos equipamentos. Trata-se de uma solução estratégica para indústrias que buscam eficiência, segurança e excelência técnica em seus processos produtivos.
Como o espectro de vibração revela o desalinhamento
Na análise de vibração para desalinhamento, o analista não observa apenas se o nível global está alto. Ele avalia em quais frequências a energia está concentrada, em quais direções a vibração é maior e como a fase se comporta de um lado para o outro do acoplamento. É essa combinação de sinais que permite diferenciar o desalinhamento de outros defeitos com sintomas parecidos.
Os níveis globais de vibração podem ser comparados com referências de severidade, como as indicadas na ISO 10816 e na ISO 20816, mas o diagnóstico da causa depende da leitura do espectro e da fase. Por isso, a coleta deve ser feita nas direções horizontal, vertical e axial dos mancais próximos ao acoplamento, e não apenas em um único ponto.
Componentes de 1x e 2x
Picos na frequência de rotação e no seu dobro, muitas vezes com 2x elevado, são característicos de desalinhamento.
Vibração axial elevada
Amplitudes axiais altas nos mancais próximos ao acoplamento costumam indicar a presença de componente angular no desalinhamento.
Defasagem através do acoplamento
Diferença de fase próxima de meia volta entre os lados do acoplamento reforça o diagnóstico de desalinhamento.
Diferenciação de defeitos
A comparação entre direções e fases ajuda a separar desalinhamento de desbalanceamento, folga e ressonância.
Da análise de vibração à correção do desalinhamento
O diagnóstico só gera resultado quando é seguido de uma ação e de uma confirmação. Na PCA Preditiva, a análise de vibração e o alinhamento a laser fazem parte do mesmo portfólio, o que permite fechar o ciclo entre identificar o problema, corrigi-lo e verificar o efeito da correção no comportamento da máquina.
Esse fluxo também evita intervenções desnecessárias. Se a vibração continuar elevada após o alinhamento, o analista sabe que a causa principal está em outro ponto, como base, folga ou desbalanceamento, e pode direcionar a próxima ação com base em dados, e não em tentativas.
- Coleta de vibração nas direções horizontal, vertical e axial
- Diagnóstico do tipo de desalinhamento no laudo técnico
- Programação do alinhamento a laser conforme a criticidade
- Nova medição de vibração após a correção
- Acompanhamento da tendência nas rotas seguintes
Perguntas frequentes sobre análise de vibração desalinhamento
Como diferenciar desalinhamento de desbalanceamento na análise de vibração?
O desbalanceamento costuma aparecer principalmente na frequência de rotação e na direção radial, com fase estável e pouca vibração axial. O desalinhamento tende a apresentar componentes de 1x e 2x, vibração axial significativa e diferença de fase entre os lados do acoplamento. A combinação desses sinais orienta o diagnóstico.
A vibração pode continuar alta mesmo depois do alinhamento?
Pode. Se o desalinhamento não era a causa principal, ou se havia outros defeitos associados, a vibração permanece elevada. Pé manco, folgas, desbalanceamento, ressonância e problemas de rolamento são causas possíveis. A nova medição após o alinhamento ajuda a identificar se a investigação precisa continuar.
Em quais pontos a vibração é medida para detectar desalinhamento?
As medições são feitas principalmente nos mancais mais próximos ao acoplamento, tanto na máquina motriz quanto na movida, nas direções horizontal, vertical e axial. A leitura axial é especialmente importante, porque o desalinhamento angular gera esforços nessa direção que nem sempre aparecem nas medições radiais.
A análise de vibração substitui a medição do alinhamento a laser?
Não. A análise de vibração indica que existe um problema e sugere a causa provável, mas não informa quanto cada pé da máquina precisa ser corrigido. O alinhamento a laser mede os desvios reais e orienta a correção. As duas técnicas se complementam dentro de um programa de manutenção preditiva.
