A termografia elétrica é uma técnica essencial dentro da manutenção preditiva, amplamente utilizada para avaliar a condição de sistemas e componentes elétricos por meio da análise de variações térmicas. Esse método permite identificar aquecimentos anormais em painéis, conexões, barramentos, disjuntores, transformadores e outros elementos críticos, possibilitando a detecção precoce de falhas antes que evoluam para problemas mais graves.
Em ambientes industriais, comerciais e de infraestrutura crítica, a confiabilidade dos sistemas elétricos está diretamente relacionada à continuidade operacional e à segurança das instalações. A aplicação da termografia elétrica oferece uma abordagem não invasiva, realizada com os equipamentos em operação, o que garante diagnósticos precisos sem a necessidade de desligamentos ou interferências nos processos produtivos.
Ao monitorar a distribuição de temperatura dos componentes, essa técnica permite identificar sobrecargas, mau contato, desequilíbrios de fase, oxidação, desgaste de conexões e falhas incipientes que poderiam resultar em paradas não programadas, perdas financeiras ou riscos à integridade das pessoas e dos ativos.
A importância da termografia elétrica na manutenção preditiva

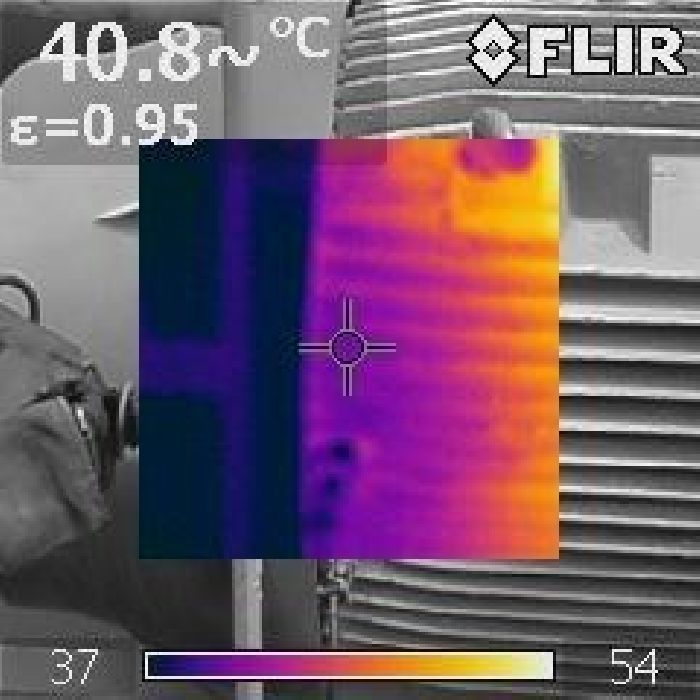

A termografia elétrica desempenha um papel estratégico na manutenção preditiva ao fornecer informações técnicas confiáveis sobre o estado real dos sistemas elétricos. Por meio da captação da radiação infravermelha emitida pelos componentes, as câmeras termográficas transformam variações de temperatura em imagens que facilitam a identificação de anomalias invisíveis a inspeções convencionais.
Essa análise térmica permite que as equipes de manutenção atuem de forma preventiva, priorizando intervenções conforme o nível de criticidade identificado. Dessa forma, torna-se possível planejar correções com maior precisão, reduzindo a necessidade de manutenções corretivas emergenciais e aumentando a disponibilidade dos sistemas elétricos.
Outro fator relevante é a contribuição direta para a segurança operacional. A identificação antecipada de pontos quentes reduz significativamente o risco de curtos-circuitos, incêndios e falhas catastróficas, especialmente em instalações de alta carga ou operação contínua. Com inspeções periódicas, a termografia elétrica contribui para ambientes mais seguros e estáveis.
Além disso, a técnica auxilia na otimização dos custos de manutenção. Ao evitar falhas inesperadas e prolongar a vida útil dos componentes elétricos, as empresas conseguem reduzir gastos com substituições prematuras e interrupções operacionais, promovendo maior eficiência energética e confiabilidade dos ativos.
Integração da termografia elétrica à gestão de ativos
A integração da termografia elétrica a um sistema estruturado de gestão de ativos amplia ainda mais seus benefícios. Quando os dados térmicos são incorporados ao histórico dos equipamentos, torna-se possível acompanhar a evolução das condições elétricas ao longo do tempo, identificar padrões de comportamento e prever falhas com maior assertividade.
Essa abordagem integrada permite que a manutenção deixe de ser reativa e passe a ser baseada em dados, alinhando-se às melhores práticas de manutenção preditiva. Empresas especializadas, como a PCA Tecnologia, utilizam a termografia elétrica em conjunto com outras técnicas avançadas, como análise de vibração, ultrassom industrial e análise de óleo, oferecendo uma visão completa da condição dos ativos.
Com esse suporte técnico especializado, as organizações conseguem tomar decisões mais estratégicas, definir prioridades de intervenção e otimizar seus planos de manutenção. A termografia elétrica, nesse contexto, torna-se uma ferramenta indispensável para a confiabilidade operacional, a segurança das instalações e a sustentabilidade dos processos produtivos.
Investir na termografia elétrica é investir em prevenção, eficiência e controle. Ao adotar essa técnica de forma contínua e integrada, as empresas fortalecem sua gestão de manutenção, reduzem riscos operacionais e asseguram o desempenho consistente de seus sistemas elétricos ao longo do tempo.
Termografia elétrica comparada a outros métodos de inspeção
Antes da termografia elétrica, a condição de conexões e dispositivos era verificada principalmente por inspeção visual, medições pontuais e reaperto periódico. Esses métodos ainda têm seu lugar, mas cada um apresenta limitações quando o objetivo é encontrar um defeito antes que ele cause uma falha.
A diferença central está na visão de conjunto. A câmera termográfica registra, em uma única imagem, a temperatura de vários componentes ao mesmo tempo e sob carga real, o que facilita comparar fases e identificar o ponto anormal. Métodos tradicionais tendem a depender de contato, de desligamento ou de uma suspeita prévia sobre onde está o problema. Entender essas diferenças ajuda a montar um plano de manutenção que combine cada recurso de forma eficiente.
Inspeção visual
Identifica sinais já visíveis, como escurecimento ou deformação, quando a degradação muitas vezes já está avançada.
Reaperto periódico
Exige desligamento e atua em todos os pontos sem diagnóstico, podendo não resolver conexões oxidadas ou danificadas.
Medição pontual de temperatura
Termômetros de contato ou pontuais medem um ponto por vez e dependem de saber previamente onde procurar.
Ultrassom industrial
Complementa a termografia na detecção de arcos e descargas elétricas, que nem sempre geram aquecimento visível na imagem.
Critérios para definir a periodicidade da termografia elétrica
Não existe um intervalo único que sirva para todas as instalações. A frequência da termografia elétrica deve refletir o risco de cada sistema e o histórico de anomalias encontrado nas inspeções anteriores, e não apenas um calendário fixo definido por hábito.
Instalações críticas, antigas ou expostas a ambientes agressivos tendem a pedir inspeções mais próximas, enquanto sistemas estáveis podem ser acompanhados com intervalos maiores. Esse ajuste contínuo evita tanto o excesso de inspeções quanto intervalos longos demais para ativos que merecem atenção. A decisão costuma considerar os critérios a seguir, revisados sempre que a planta passa por mudanças.
- Criticidade das cargas alimentadas por cada painel
- Idade e estado de conservação da instalação
- Quantidade e gravidade das anomalias nas últimas inspeções
- Presença de poeira, umidade, calor ou vibração no ambiente
- Ampliações de carga ou alterações recentes no sistema
Perguntas frequentes sobre termografia elétrica
O reaperto periódico dispensa a termografia elétrica?
Não. O reaperto atua de forma preventiva, mas exige desligamento e não mostra quais conexões realmente tinham problema. Além disso, conexões oxidadas ou danificadas podem continuar aquecendo mesmo após o aperto. A termografia indica onde intervir e, depois do serviço, confirma se a correção foi eficaz.
A termografia elétrica detecta todos os tipos de falha?
Não. Ela identifica falhas que geram calor, como mau contato, sobrecarga e desequilíbrio. Descargas parciais, efeito corona e arcos intermitentes nem sempre produzem aquecimento perceptível e são mais bem detectados com ultrassom industrial. Por isso, a combinação das técnicas oferece uma cobertura mais completa da condição elétrica.
Por que conexões oxidadas aquecem?
A oxidação e o afrouxamento reduzem a área de contato efetiva entre as partes metálicas, o que aumenta a resistência elétrica no ponto. Com mais resistência, a passagem de corrente gera mais calor, que por sua vez acelera a oxidação. Esse ciclo explica por que um ponto quente tende a piorar com o tempo se não for corrigido.
Com que frequência a termografia elétrica deve ser feita?
A frequência depende da criticidade das cargas, da idade da instalação, do ambiente e do histórico de anomalias. Muitas plantas adotam inspeções periódicas regulares e ajustam o intervalo conforme os resultados. Sistemas com muitos achados ou cargas críticas pedem acompanhamento mais próximo, definido junto ao planejamento da manutenção.
