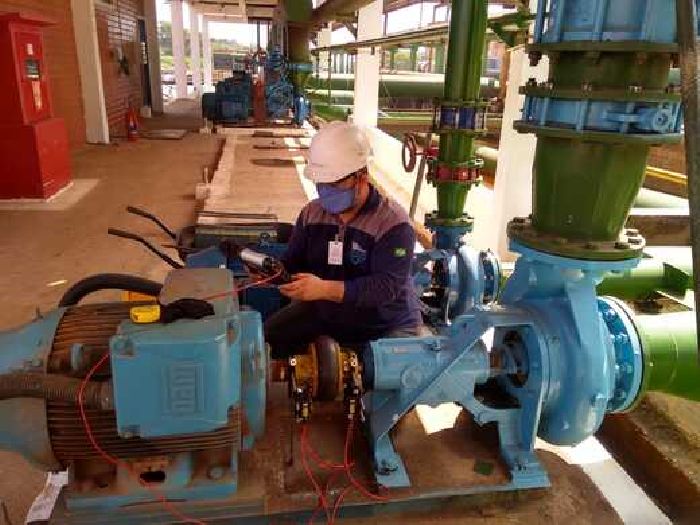

O alinhamento de eixos a laser é um procedimento essencial na manutenção industrial moderna, voltado a garantir o correto posicionamento e o paralelismo entre eixos rotativos de máquinas e equipamentos. A precisão nesse ajuste é determinante para o desempenho operacional, pois desalinhamentos, mesmo mínimos, podem gerar vibrações excessivas, aquecimento anormal e desgaste acelerado de componentes mecânicos críticos. Por esse motivo, o alinhamento adequado tornou-se um fator indispensável para a confiabilidade e a eficiência dos processos industriais.
Com o uso da tecnologia a laser, o processo de alinhamento passou a oferecer medições extremamente precisas, permitindo correções milimétricas com alto grau de repetibilidade. Esse nível de exatidão assegura que os eixos operem dentro das tolerâncias recomendadas, promovendo um funcionamento mais estável e previsível dos equipamentos. Como resultado, há redução significativa de falhas inesperadas e maior aproveitamento da vida útil dos ativos industriais.
Outro ponto relevante é o impacto direto na eficiência energética. Equipamentos desalinhados exigem maior esforço dos motores para manter a rotação adequada, elevando o consumo de energia elétrica. Ao corrigir esses desvios, o alinhamento contribui para um melhor rendimento mecânico, reduzindo perdas e melhorando o desempenho global do sistema.
Precisão técnica e vantagens sobre métodos convencionais
O alinhamento de eixos a laser se destaca quando comparado aos métodos tradicionais de alinhamento, principalmente pela precisão e rapidez na obtenção dos resultados. Enquanto técnicas convencionais dependem de medições mecânicas mais suscetíveis a erros, a tecnologia a laser fornece dados claros e confiáveis, permitindo ajustes mais eficientes e consistentes.
A leitura precisa das posições dos eixos é realizada por sensores que captam a projeção dos feixes de laser, identificando desalinhamentos angulares e paralelos com elevada exatidão. Essa capacidade de diagnóstico detalhado possibilita correções mais assertivas, reduzindo o tempo de parada das máquinas e aumentando a produtividade industrial. Além disso, o processo se torna menos dependente de tentativas sucessivas de ajuste, o que contribui para maior padronização dos resultados.
Outro benefício importante está relacionado à redução de custos com manutenção. Com os eixos corretamente alinhados, componentes como rolamentos, acoplamentos e mancais operam de forma mais equilibrada, sofrendo menos desgaste ao longo do tempo. Isso diminui a necessidade de intervenções corretivas frequentes e amplia os intervalos entre manutenções, resultando em maior disponibilidade dos equipamentos.
Impacto na durabilidade e na manutenção preditiva
O alinhamento de eixos a laser exerce papel estratégico dentro dos programas de manutenção preditiva industrial, pois permite identificar e corrigir desvios antes que evoluam para falhas críticas. Essa abordagem preventiva reduz paradas não programadas e evita danos estruturais aos equipamentos, proporcionando maior controle sobre o desempenho dos ativos.
A redução das vibrações mecânicas é um dos efeitos mais perceptíveis após a execução do alinhamento. Com os eixos corretamente posicionados, as forças internas são distribuídas de maneira uniforme, prolongando a vida útil dos componentes e melhorando a estabilidade operacional. Esse controle contribui para processos mais seguros e confiáveis, especialmente em equipamentos que operam em regime contínuo ou de alta rotação.
Além disso, a confiabilidade operacional obtida com o alinhamento adequado reflete diretamente na qualidade dos produtos finais. Processos mais estáveis apresentam menor variação, melhor repetibilidade e maior controle dimensional, fatores essenciais para indústrias que buscam excelência técnica e competitividade no mercado.
Boas práticas para resultados consistentes
A execução correta do alinhamento de eixos a laser depende de equipamentos devidamente calibrados e de profissionais com conhecimento técnico especializado. A manutenção regular dos instrumentos de medição e a correta interpretação dos dados coletados são fundamentais para garantir resultados confiáveis e duradouros.
Quando integrado a outras técnicas de diagnóstico, como análise de vibração e monitoramento de condições operacionais, o alinhamento a laser fortalece a estratégia de manutenção preditiva, ampliando a capacidade de antecipar falhas e otimizar o desempenho dos equipamentos. Essa abordagem técnica consistente assegura maior durabilidade dos ativos industriais, eficiência operacional e sustentabilidade dos processos produtivos.
O que o relatório de alinhamento de eixos a laser registra
O relatório é a parte do serviço que continua trabalhando depois que a equipe técnica deixa a planta. No alinhamento de eixos a laser, ele transforma as medições feitas em campo em um documento que permite verificar o que foi encontrado, o que foi corrigido e em que condição o conjunto foi devolvido à operação.
Com esse registro, a manutenção consegue comparar intervenções, identificar equipamentos que perdem o alinhamento com frequência e comprovar que o ajuste atingiu a tolerância definida. O documento também serve de base para auditorias internas, para a análise de falhas e para a decisão sobre quando repetir a verificação em cada conjunto, sem depender apenas da memória da equipe.
Identificação do conjunto
Nome ou código do equipamento, localização na planta, tipo de acoplamento e rotação de trabalho considerada.
Condição encontrada
Valores de desvio paralelo e angular antes da correção, além de observações sobre pé manco e base.
Correções aplicadas
Calços adicionados ou retirados e deslocamentos realizados em cada pé da máquina móvel durante o ajuste.
Condição final
Valores obtidos após o ajuste comparados à tolerância adotada, confirmando que o conjunto ficou dentro da faixa.
Erros comuns que comprometem o alinhamento de eixos a laser
A precisão do instrumento não compensa falhas de procedimento. Alguns erros são frequentes em campo e fazem com que o conjunto saia alinhado na medição, mas volte a apresentar desvio logo nas primeiras horas de operação ou após o reaperto dos parafusos.
Conhecer esses pontos ajuda tanto quem executa quanto quem contrata o serviço. Ao revisar o relatório, o gestor de manutenção pode verificar se esses cuidados foram considerados e, se necessário, questionar a condição final registrada antes de liberar o equipamento para a produção. Em conjuntos que já tiveram problemas recorrentes, essa revisão costuma revelar a origem das falhas.
- Não verificar nem corrigir o pé manco antes da medição
- Empilhar muitos calços finos ou reaproveitar calços amassados
- Fixar os suportes dos sensores sem a firmeza necessária
- Apertar os parafusos da base fora de sequência após o ajuste
- Desconsiderar a dilatação térmica de máquinas que operam quentes
Perguntas frequentes sobre alinhamento de eixos a laser
É preciso desacoplar as máquinas para fazer o alinhamento de eixos a laser?
Na maioria dos casos, não. Os sensores são fixados nos eixos de cada máquina e o conjunto é girado com o acoplamento montado, o que simplifica o serviço. Em algumas situações específicas, como acoplamentos danificados ou necessidade de girar os eixos separadamente, a avaliação é feita pelo técnico em campo.
Por que evitar muitos calços empilhados sob o pé da máquina?
Cada calço adicional cria uma nova superfície de contato, que pode ceder com o aperto dos parafusos e com a vibração em operação. Calços amassados, sujos ou oxidados agravam o problema. Usar poucos calços, limpos e de espessura adequada ajuda a manter o alinhamento estável depois da partida.
Com que frequência o alinhamento de eixos deve ser reverificado?
Não existe um intervalo único. A frequência depende da criticidade do equipamento, da estabilidade da base, do regime de operação e do histórico do conjunto. O acompanhamento com análise de vibração ajuda a indicar quando a verificação é necessária, evitando intervenções desnecessárias ou tardias.
Qual tolerância é usada no alinhamento de eixos a laser?
A tolerância é definida principalmente pela rotação de trabalho do conjunto e pelas recomendações do fabricante do equipamento ou do acoplamento. Equipamentos de maior rotação exigem faixas mais estreitas. A tolerância adotada deve constar no relatório, junto com a condição final obtida.
